Zenith Polymer White & Greyscale Diffuser Sheets (확산 시트)

White and GreyScale Diffuser Sheets

[SphereOptics Zenith Polymer 확산 시트]

핫스팟 제거부터 곡면 기준물 제작까지





광학 센서 시스템이나 비전 검사 장비를 설계할 때 가장 자주 마주치는 문제 중 하나는 '광원의 불균일한 핫스팟(Hotspot)'과 '빛의 입사 각도에 따른 센서 감도 오차'입니다. 또한, 장비 내부나 특정 기구물 표면에 광학 기준을 적용하려 해도 기존의 두꺼운 평판형 표준물질은 규격과 형태의 한계로 장착하기 어려운 경우가 많습니다.





독일 SphereOptics의 Zenith Polymer White & Greyscale Diffuser Sheets는 고순도 광학 PTFE 소재의 우수한 람베르시안(Lambertian, 완전 확산) 특성을 얇은 시트 형태로 구현한 솔루션입니다. 빛을 고르게 투과시켜 균일 조명을 만드는 화이트 시트부터, 원하는 형태나 곡면에 부착해 반사 기준물로 쓰는 그레이스케일 시트까지 핵심 내용을 정리해 드립니다.





1. Zenith Polymer 광학 PTFE 소재의 특장점

SphereOptics의 모든 시트는 초고순도 PTFE 파우더를 클린룸 및 IATF 16949:2016 인증 환경에서 가공한 독자적 소재(Zenith Polymer)를 기반으로 합니다.





• 250 ~ 2500 nm 전 대역 안정성: 자외선(UV), 가시광선(VIS), 근적외선(NIR) 전 영역에 걸쳐 흡수 밴드가 전혀 없으며 일관된 확산 성능을 발휘합니다.
• 이상적인 람베르시안 거동: 빛을 모든 방향으로 균일하게 산란시켜 핫스팟을 제거하고 코사인 응답(Cosine response)을 구현합니다.
• 정밀한 광학 균일도: 배치(Batch) 간 편차는 ±3%R 이내, 표면 균일도는 ±1%R 이내로 엄격히 제어됩니다.
• 우수한 내구성 및 화학적 안정성: 영하 50도부터 영상 250도까지의 극한 온도 환경에서도 변형 없이 사용 가능하며, 비극성·소수성(Water repellent) 구조로 습기나 화학물질(유기 리튬/나트륨 화합물 제외)에 반응하지 않습니다.
• 레이저 손상 임계값(LDT): 펄스 레이저 기준 8 J/cm2의 높은 손상 임계값을 갖춰 고출력 광학계에서도 안정적입니다.

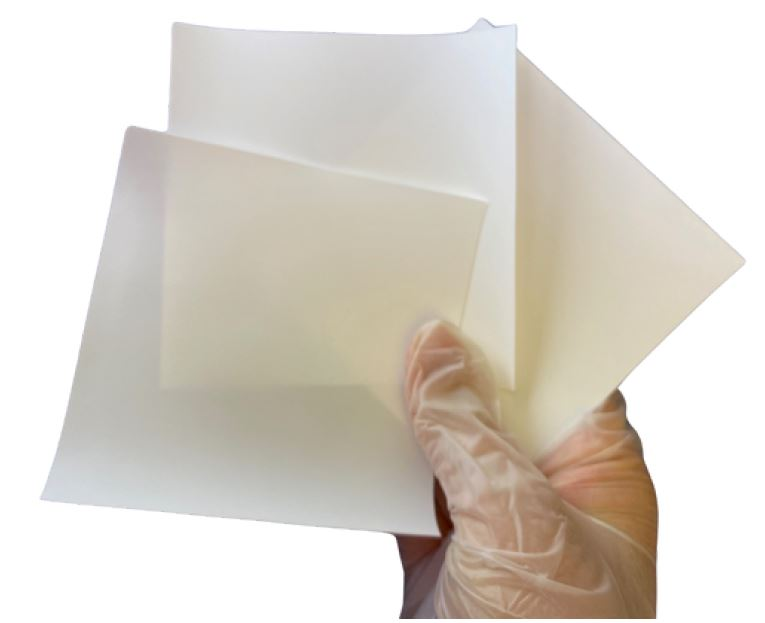

2. 화이트 확산 시트 (White Diffuser Sheets: 투과형)

"입사각 의존성을 줄여주는 코사인 디퓨저 & 고출력 광원 균일화"

화이트 시트는 빛을 투과시키며 완벽에 가까운 람베르시안 산란을 일으키는 투과형 확산판입니다. 두께(100 um ~ 2 mm)에 따라 다양한 투과율 옵션을 제공하므로, 광원의 세기와 필요한 확산도에 맞춰 최적의 스펙을 선택할 수 있습니다.

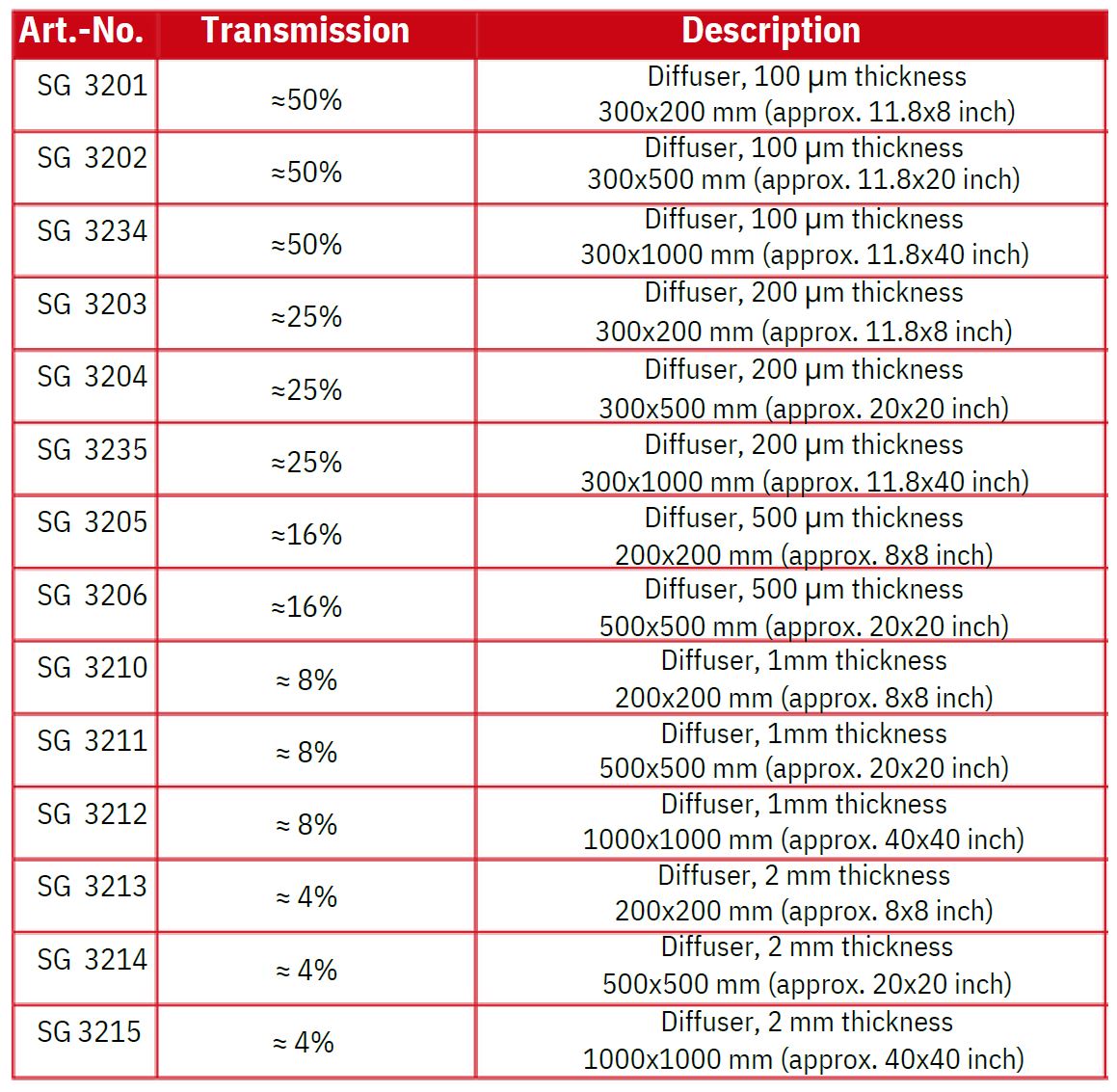

[두께별 투과율 및 규격 일람]



주요 적용 분야

• 코사인 디퓨저(Cosine Diffuser): 광 검출기(Photodetector) 전면에 배치하여 검출기에 도달하는 빛의 각도 의존성을 최소화
• 머신비전 조명: 고출력 LED 조명의 눈부심 및 중심부 핫스팟 제거, 고균일 면발광 구현
• 광 산란 측정 및 교정 셋업: 250 ~ 2500 nm 전 대역 균일 투과 기준물질

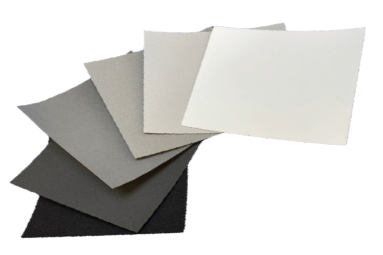

3. 그레이스케일 확산 시트 (Greyscale Diffuser Sheets: 반사형)

"곡면이나 특수 형상 부품에 부착해 사용하는 맞춤형 반사 기준"

일반적인 평판형 반사 타깃이나 알루미늄 하우징 표준은 곡면 장치나 복잡한 기구부 내부에 적용하기 어렵습니다. 이를 해결하기 위해 SphereOptics는 1 mm 두께의 얇은 그레이스케일 시트를 제공합니다.





엔지니어가 원하는 크기와 형태로 절단하여 사용할 수 있으며, 옵션으로 전용 접착제(Gluing agent)가 도포된 상태로 공급받아 장비 내부 곡면에도 손쉽게 부착할 수 있습니다.

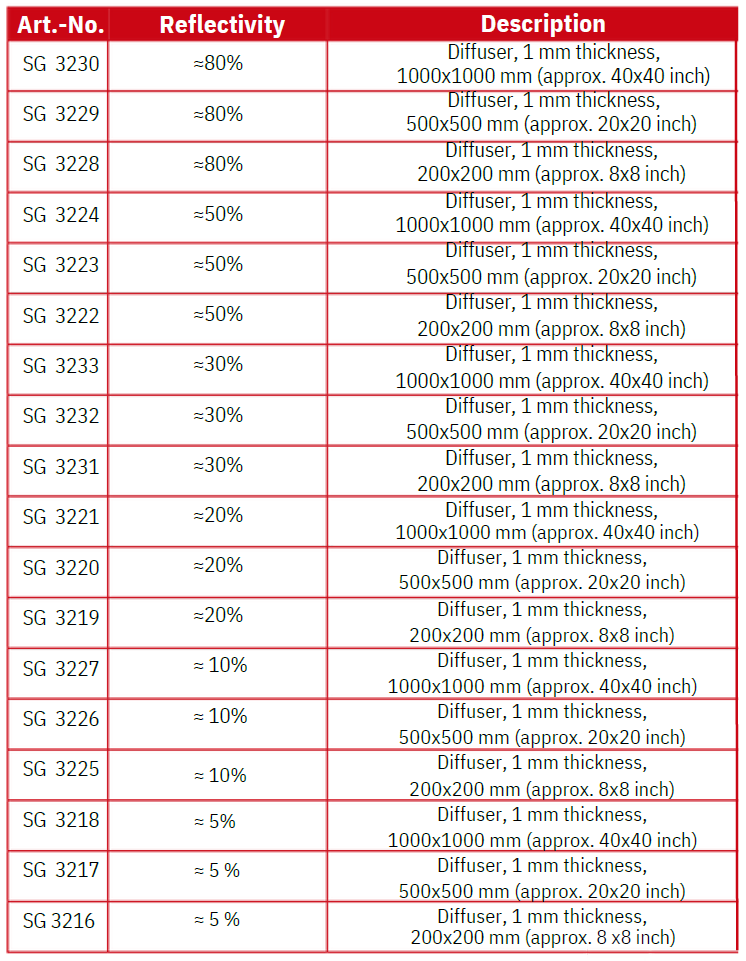

[반사율별 규격 일람 (전 제품 두께 1 mm)]



주요 적용 분야

• 인라인 생산 라인 품질 관리(QC): 자동화 검사 챔버 내부의 광학 베이스라인 레퍼런스
• 곡면 부착 기준물: 평면 타깃 거치가 불가능한 원통형 구조물이나 제한된 챔버 내벽 부착
• 센서 선형성 검증: 다단계 반사율 시트를 활용한 검출기 감도 보정










한눈에 정리하는 선택 가이드

• 빛을 통과시켜 균일 조명을 만들거나 디텍터 각도 오차를 줄이고 싶다면: ➔ White Diffuser Sheets (두께 100 um ~ 2 mm / 투과율 약 4% ~ 50%)
• 장비 내부나 곡면에 원하는 모양으로 잘라 붙여 반사 기준을 잡고 싶다면: ➔ Greyscale Diffuser Sheets (두께 1 mm / 반사율 5% ~ 80%, 접착 옵션 지원)

광학 장비의 균일도 개선이나 특수 형상 레퍼런스 구축이 필요하시다면 SphereOptics의 확산 시트 라인업을 검토해 보세요.
