Wavelength Calibration Standards

[SphereOptics Zenith Polymer 파장 교정 표준]

분광기 파장 정확도 검증 솔루션



분광광도계(Spectrophotometer), 분광기(Spectrometer), 단색화 장치(Monochromator)를 운용할 때 가장 기본이 되는 점검 항목은 바로 '파장 정확도(Wavelength Accuracy)'입니다. 장비가 측정하는 파장 축의 눈금이 조금이라도 틀어지면 분석 데이터 전체의 신뢰도가 흔들리게 되며, 특히 규격 준수가 엄격한 제약 및 바이오 시험 환경에서는 치명적인 오류로 이어집니다.

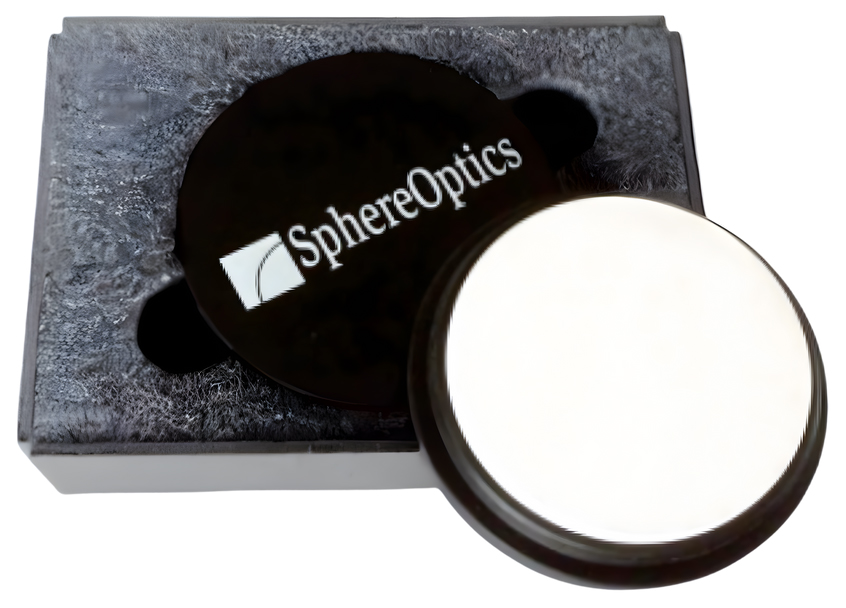

독일 SphereOptics의 Zenith Polymer Wavelength Calibration Standards는 초고순도 광학 PTFE 소재에 3가지 희토류 산화물을 균일하게 도핑하여, 자외선(UV)부터 가시광선(VIS), 근적외선(NIR)에 이르는 넓은 대역에서 날카롭고 변하지 않는 기준 피크를 제공하는 고정밀 파장 교정 표준물질입니다. 카탈로그 사양을 바탕으로 핵심 특징과 기술 사양을 정리해 드립니다.





1. 3종 희토류 산화물(Rare Earth Oxides) 혼합 도핑의 원리

SphereOptics 파장 교정 표준은 단순 코팅이나 액체 셀 방식과 달리, 고체 모재 내부에 원소 자체를 균일하게 분산시킨 구조를 갖습니다.





  • 도핑 원소 구성: 초고순도 Zenith Polymer PTFE 모재에 홀뮴(Holmium, Ho), 에르븀(Erbium, Er), 디스프로슘(Dysprosium, Dy) 3가지 희토류 산화물을 정밀 혼합하여 제작됩니다.
  • 고유하고 안정적인 흡수 피크: 희토류 이온 고유의 특이적인 전자 구조로 인해 250 nm ~ 2450 nm 영역 전반에 걸쳐 뚜렷하고 분리된 다중 흡수 밴드(Discrete Absorption Peaks)가 형성됩니다 (실제 주요 흡수 특성은 최대 2150 nm까지 유효하게 활용).
  • 반영구적 스펙트럼 재현성: 고체 복합 소재 내부의 화학적 조성이 영구적으로 고정되어 있어, 시간이 지나도 흡수 피크의 위치가 이동하지 않는 장기 스펙트럼 안정성을 제공합니다.



2. 주요 광학 및 기계적 사양

고정밀 분광 분석뿐만 아니라 실제 산업 현장의 가혹한 측정 라인에서도 안정적으로 기능할 수 있도록 설계되었습니다.

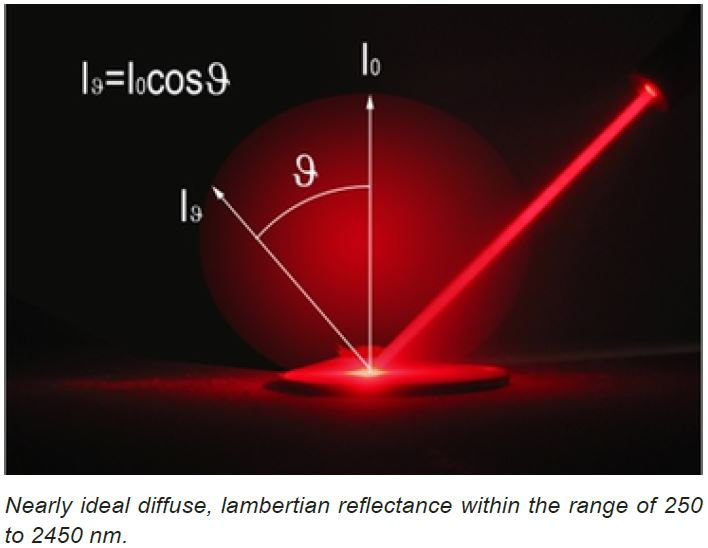

  • 광학 및 확산 특성: 250 nm ~ 2450 nm 전 대역에서 거의 완벽한 람베르시안(Lambertian) 완전 확산 반사 특성을 나타냅니다.
  • 사용 환경: 동작 온도 영하 5도 ~ 영상 65도, 상대 습도 10% ~ 90% 범위에서 성능을 유지합니다.
  • 물리·화학적 내구성: 비극성 및 소수성(Water repellent) 표면으로 방수 성능을 가지며, 화학적으로 불활성(Chemically inert) 상태를 유지합니다.
  • 진공 호환성: 진공 챔버 및 진공 환경(Vacuum compatibility)에서도 가스 방출 문제 없이 사용할 수 있습니다.

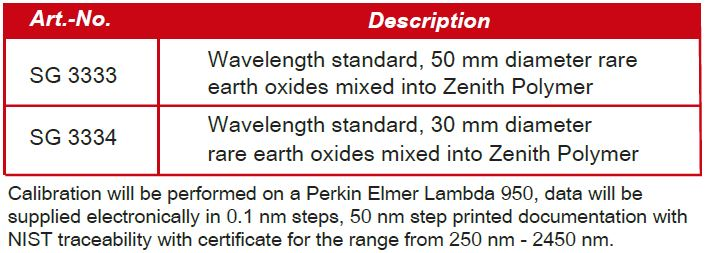

3. 표준 공급 규격 및 파트 넘버

연구실 및 생산 라인의 검출 장비 포트 크기에 맞춰 2가지 표준 직경으로 공급됩니다.





4. NIST 추적성 기반 0.1 nm 초고해상도 교정 데이터 제공

파장 검증 표준에서 가장 핵심은 공인된 데이터의 정밀도입니다. SphereOptics는 출하되는 모든 파장 표준물질에 대해 공인 인증 교정을 기본으로 수행합니다.





  • 교정 장비: PerkinElmer Lambda 950 분광광도계
  • 국제 소급성: 미국 국립표준기술원(NIST) 추적성을 보증하는 공식 교정 성적서 발행
  • 제공 데이터 구성:
    • 0.1 nm 스텝 전자 데이터: 미세한 피크 정렬 및 알고리즘 검증에 바로 투입 가능한 0.1 nm 고해상도 디지털 캘리브레이션 파일 제공 (250 nm ~ 2450 nm)
    • 50 nm 스텝 인쇄 성적서: 장비 적격성 검증 문서 보관용 공인 성적서 동봉



5. 주요 활용 분야

  • 분광 기기 파장 정확도 검증: 분광기(Spectrometer), 자외선-가시광선 분광광도계(UV-Vis Spectrophotometer), 분광형광광도계(Spectrofluorometer), 단색화 장치(Monochromator)의 파장 드리프트 점검 및 눈금 보정
  • 엄격한 품질 보증(QA) 및 규격 인증:
    • 제약 및 바이오 산업 (GMP, GLP, ISO 적격성 평가 IQ/OQ/PQ)
    • 섬유 및 제지 산업의 분광 색차·품질 관리 기준
    • 화학 및 디스플레이 분석 장비의 정기 성능 점검

선택 요약

파장 표준물질은 일반 백색 반사 표준과 달리 '원하는 파장 위치에 정확한 흡수 골(Valley/Peak)이 형성되어 있는가'와 '수년이 지나도 그 위치가 틀어지지 않는가'가 핵심입니다.





SphereOptics의 Wavelength Calibration Standards는 호뮴, 에르븀, 디스프로슘 3종 복합 희토류의 안정적인 광학 특성과 0.1 nm 단위의 NIST 추적 공인 데이터를 통해, 실험실 및 연구 생산 장비의 분석 신뢰도를 최상의 상태로 유지해 줍니다.
