[Zemax] POPD Operand - Laser Spot Size 최소화

POPD Operand

Laser Spot Size 최소화 예제



1. 주의사항

‘POPD’는 POP(Physical Optics Propagation) 해석 결과를 참조하여 동작하는 연산자이기 때문에

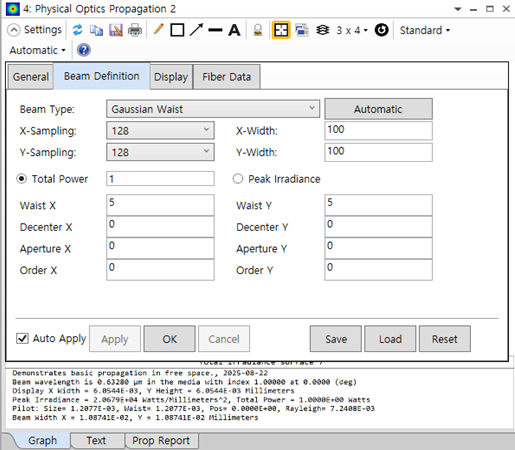

Merit Function Editor에 POPD Operand를 입력하기 전 반드시 POP 기능을 실행하여

사용할 레이저에 해당하는 값을 Setting에 입력한 뒤 “Save” 해야 함.

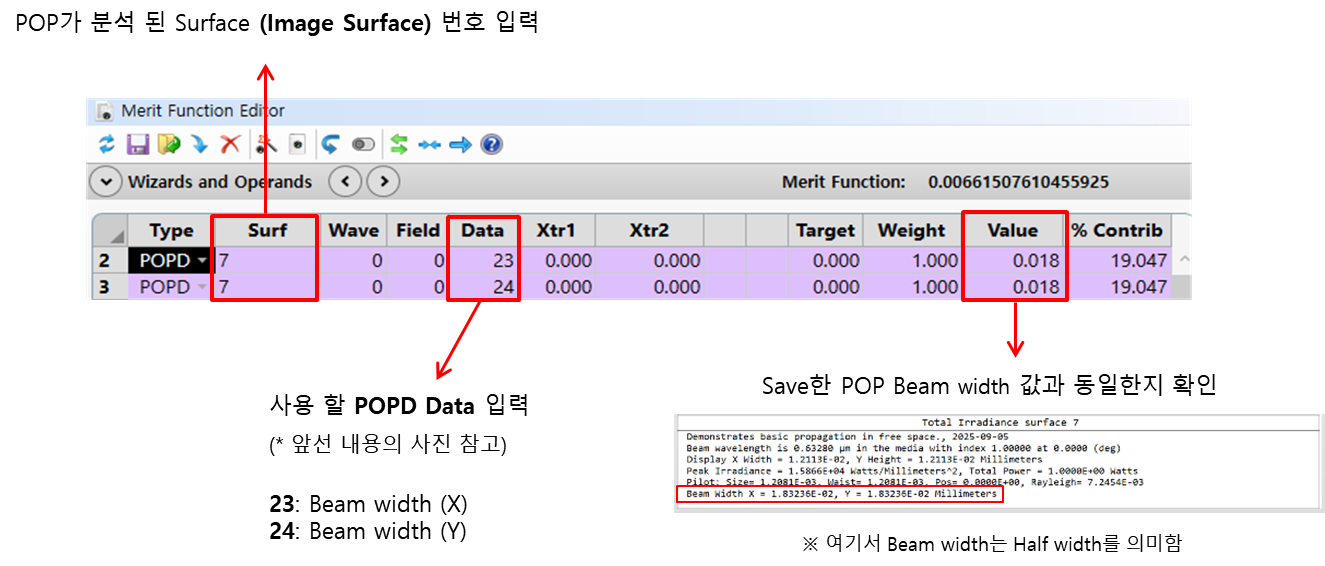

2. POPD Data

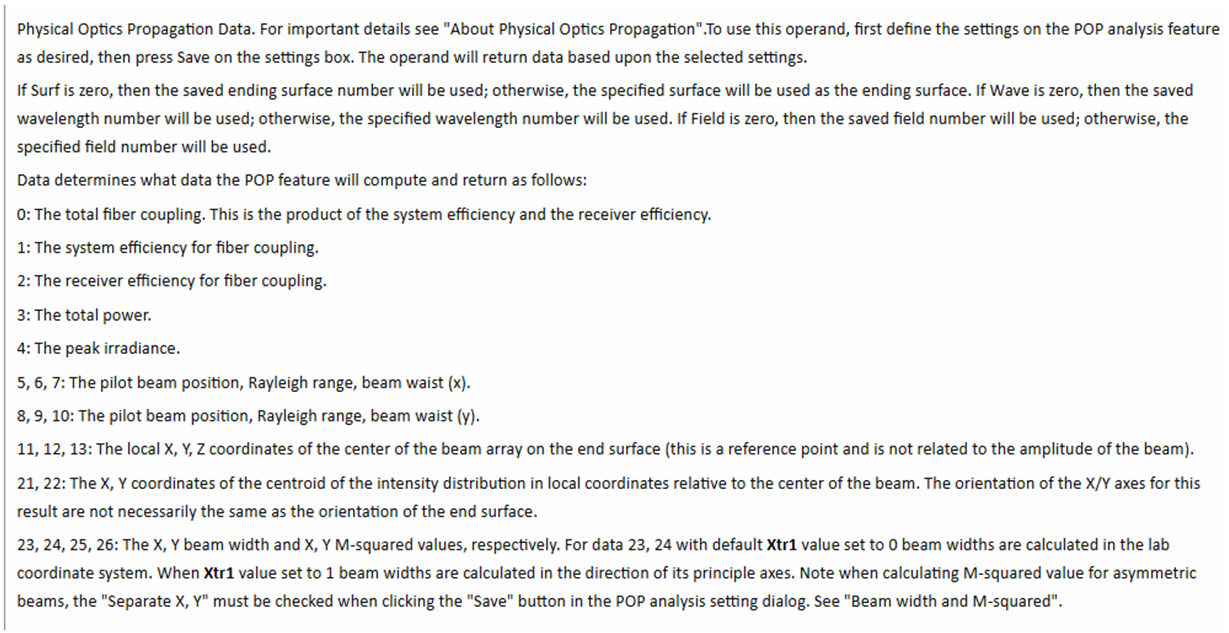

POPD (1-26)

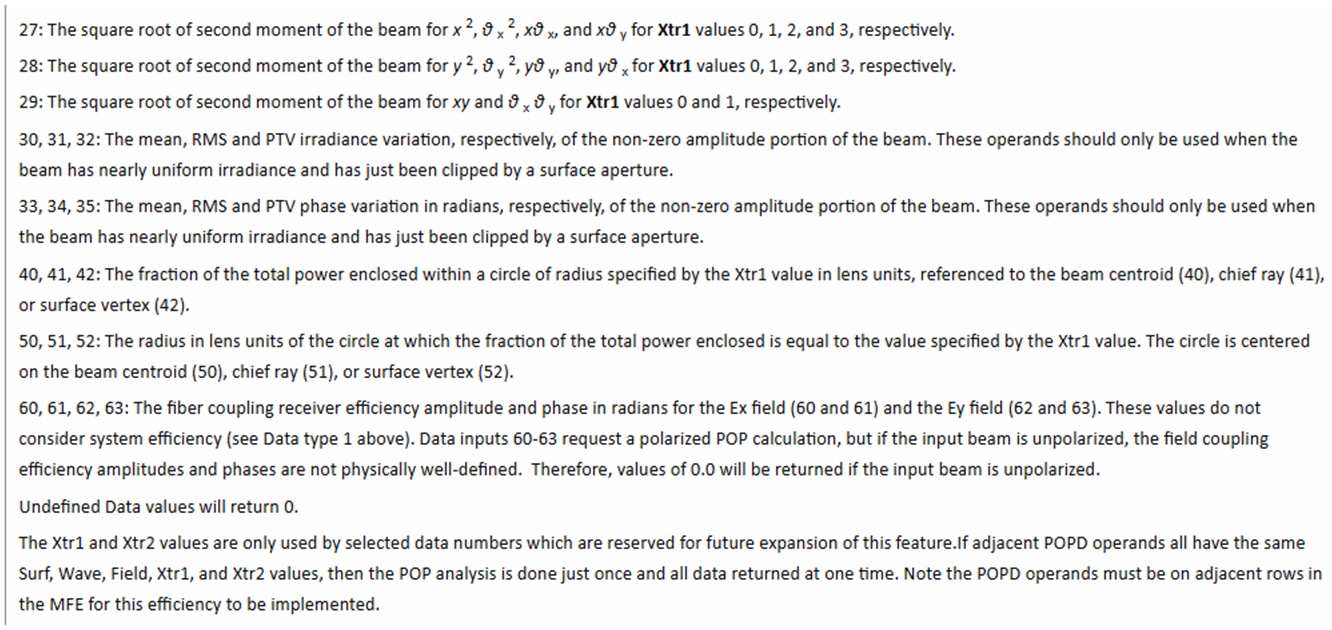

POPD (27-63)

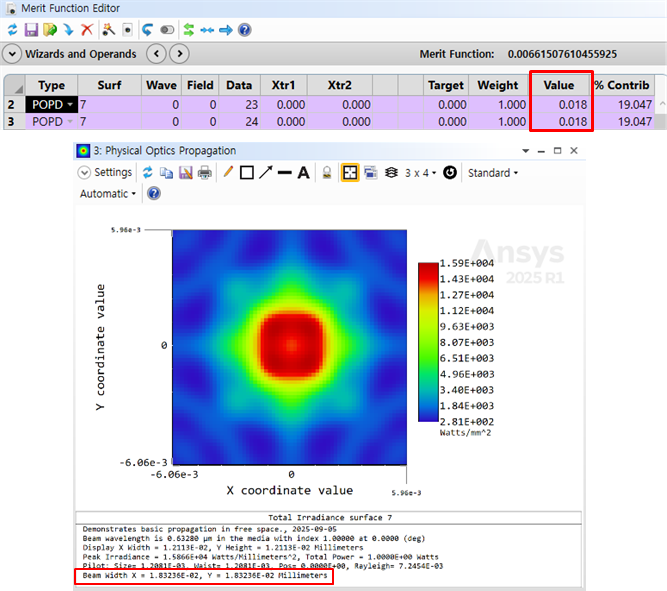

최적화 전

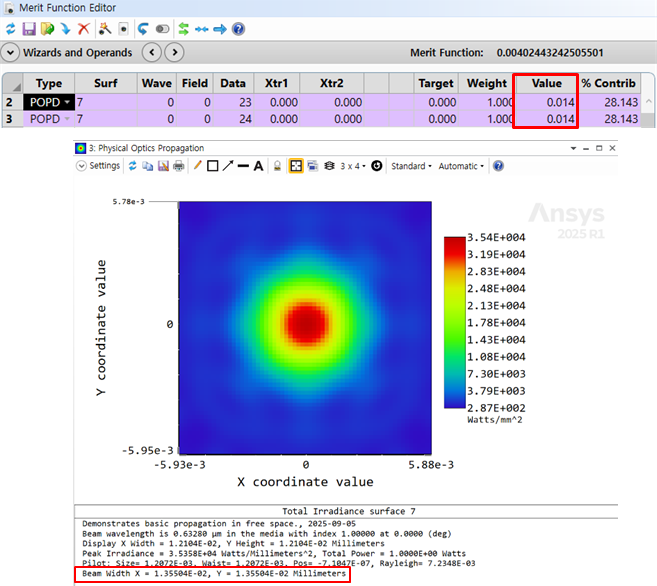

최적화 후









---
