[Zemax] Detector Polar를 이용한 IES 파일 생성 방법

Detector Polar를 이용한 IES 파일 생성 방법





IES File

IES 파일은 광원 데이터를 효율적으로 전달하기 위해 사용되는 표준 포맷으로,

조명 시스템 설계(Non-Sequential Mode)에서 활용됩니다.





IES File : Detector Polar

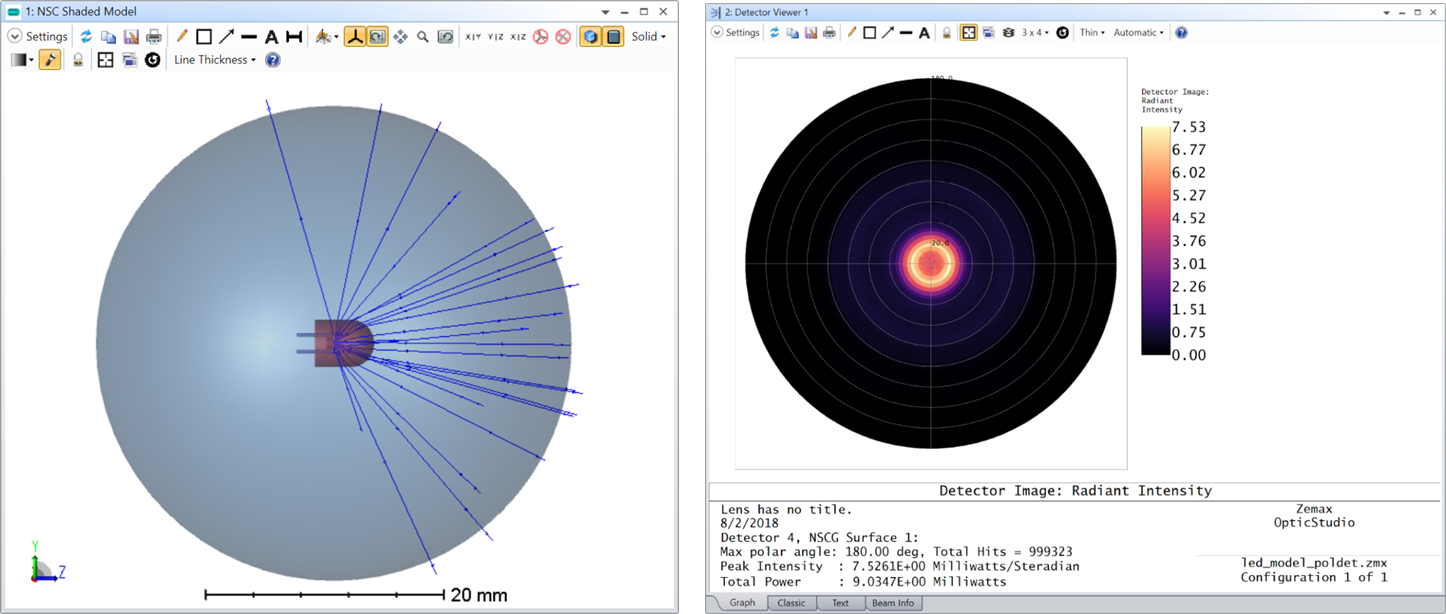

Detector Polar는 spherical shape의 검출기로 Ray Trace 결과를 각도 기반 Radiant Intensity 데이터로 변환하여,

광원의 Radiant Intensity를 측정하고, 이를 IES와 같은 표준 포맷으로 변환하는 데 사용됩니다.







IES File : Work-flow

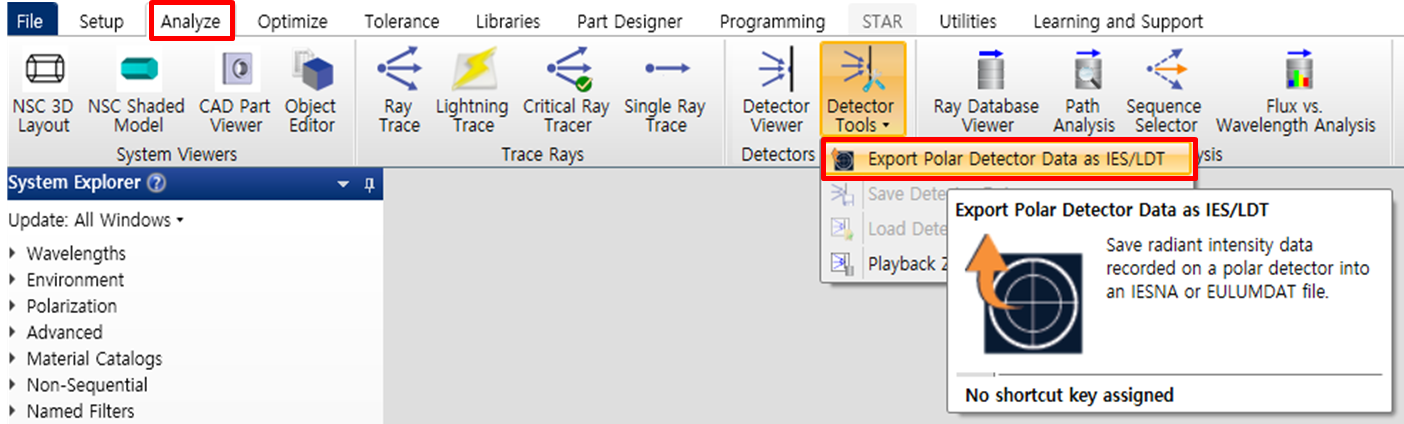

• Analyze → Detectors & Analysis Tools → Export → Export Polar Detector Data as IES/LDT

  Ray Trace를 수행하여 Detector에 에너지가 정상적으로 기록된 이후, Export Polar Detector Data 기능을 통해

  IES 파일을 생성할 수 있습니다.





LED Model 예제

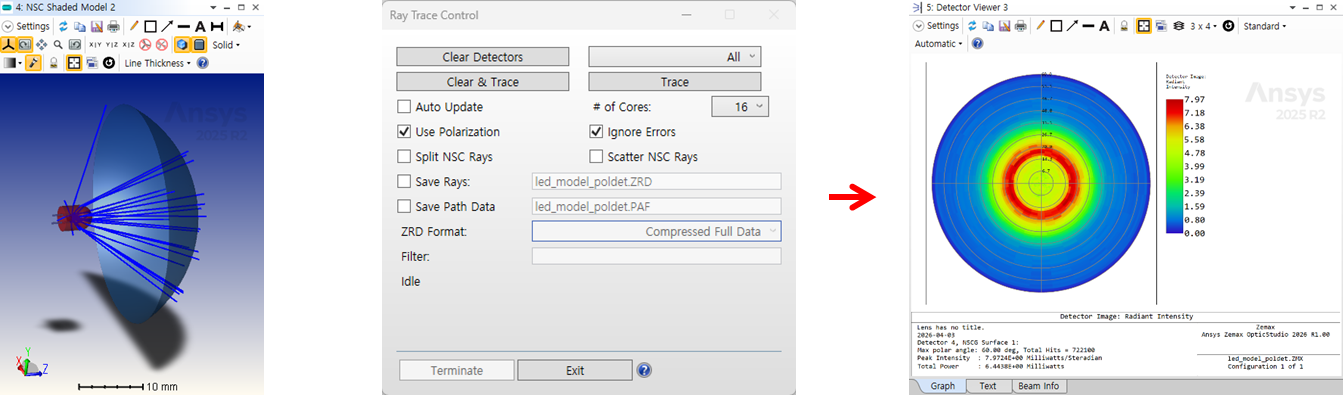

  1) Ray Trace 실행

     • Analyze → RayTrace

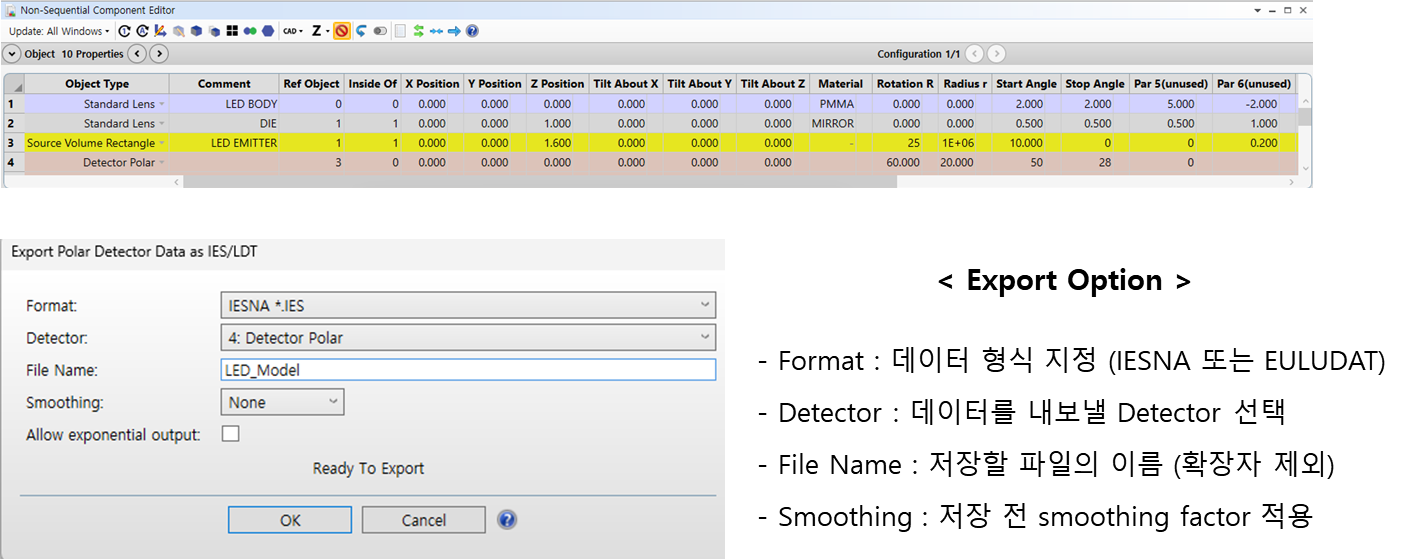

  2) Export Source data

     • Analyze → Detector Tools → Export Polar Detector Data as IES/LDT

      Ray Tracing 후 “Export Polar Detector Data as IES/LDT” 기능을 통해

      원하는 옵션을 설정한 뒤 “OK”를 눌러 IES 파일로 저장합니다.



  3) 저장 위치

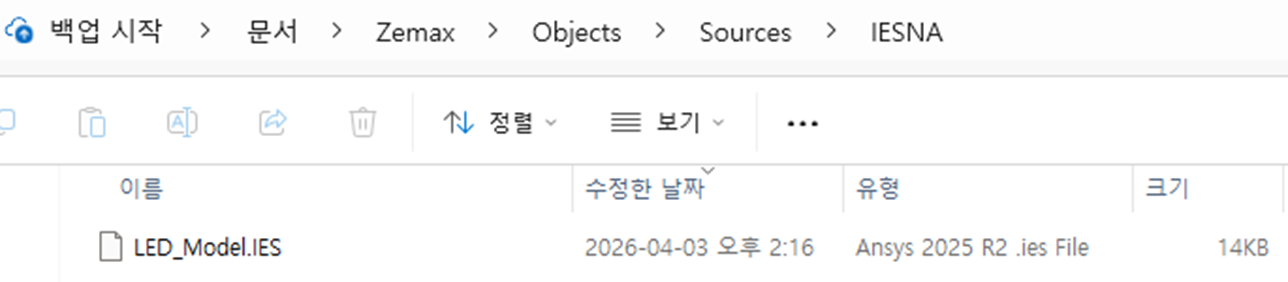

      • IES 파일은 문서 > Zemax > Objects > Sources > IESNA 폴더에 .IES 확장자로 저장됩니다.
