[Zemax] Design Templates 사용 방법

Design Templates

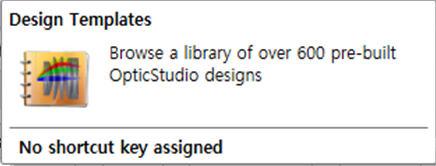

 Zemax의 Design Templates은 수백 개의 사전 제작된 설계 템플릿을 제공하며,

 설계자가 원하는 기본 시스템을 다양한 파라미터 조건에 따라 쉽게 검색하고 필터링 할 수 있는 도구 입니다.

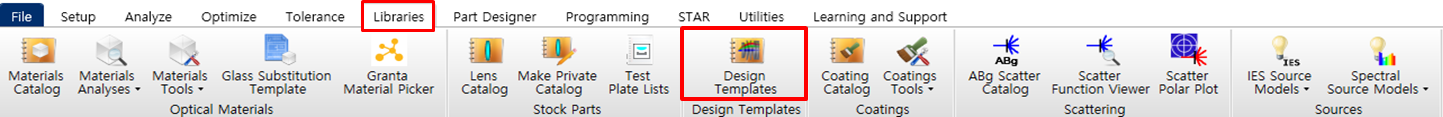

• 위치 : Libraries → Design Templates

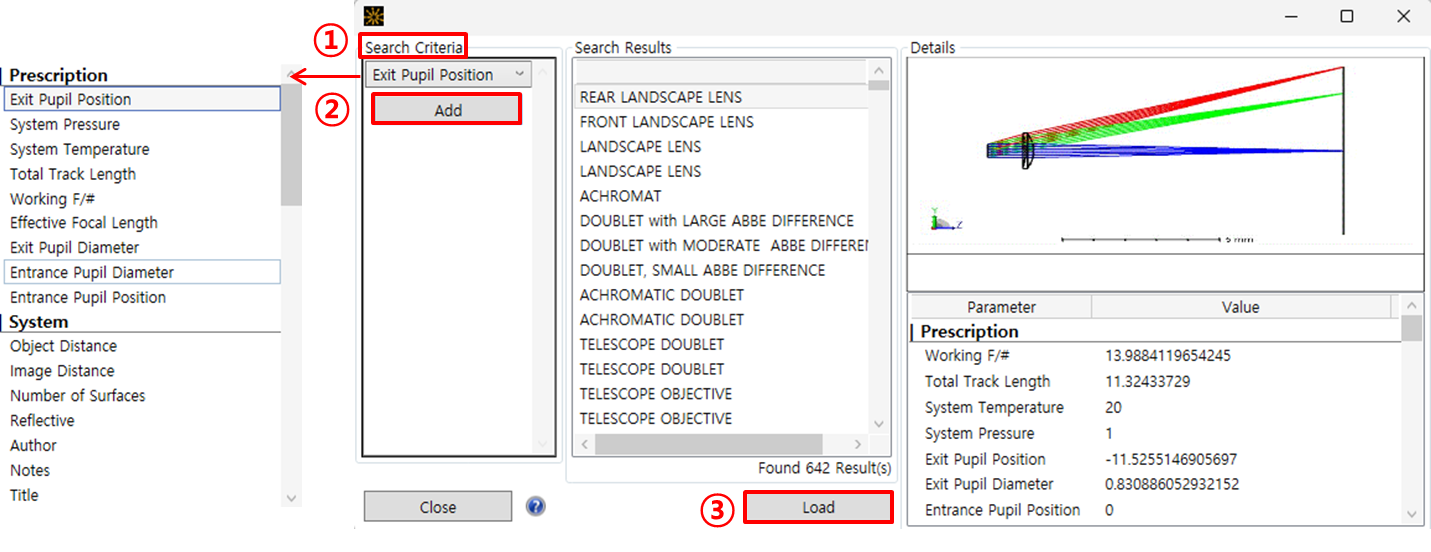

① Search Criteria	렌즈 디자인을 검색하고 필터링 하기 위한 설계 조건 선택
② Add	Search Criteria에서 선택한 설계 조건 추가 후 범위 설정
③ Load	선택한 렌즈 디자인을 현재 실행 중인 OpticStudio 창에 불러오기





Design Templates : 사용 예시

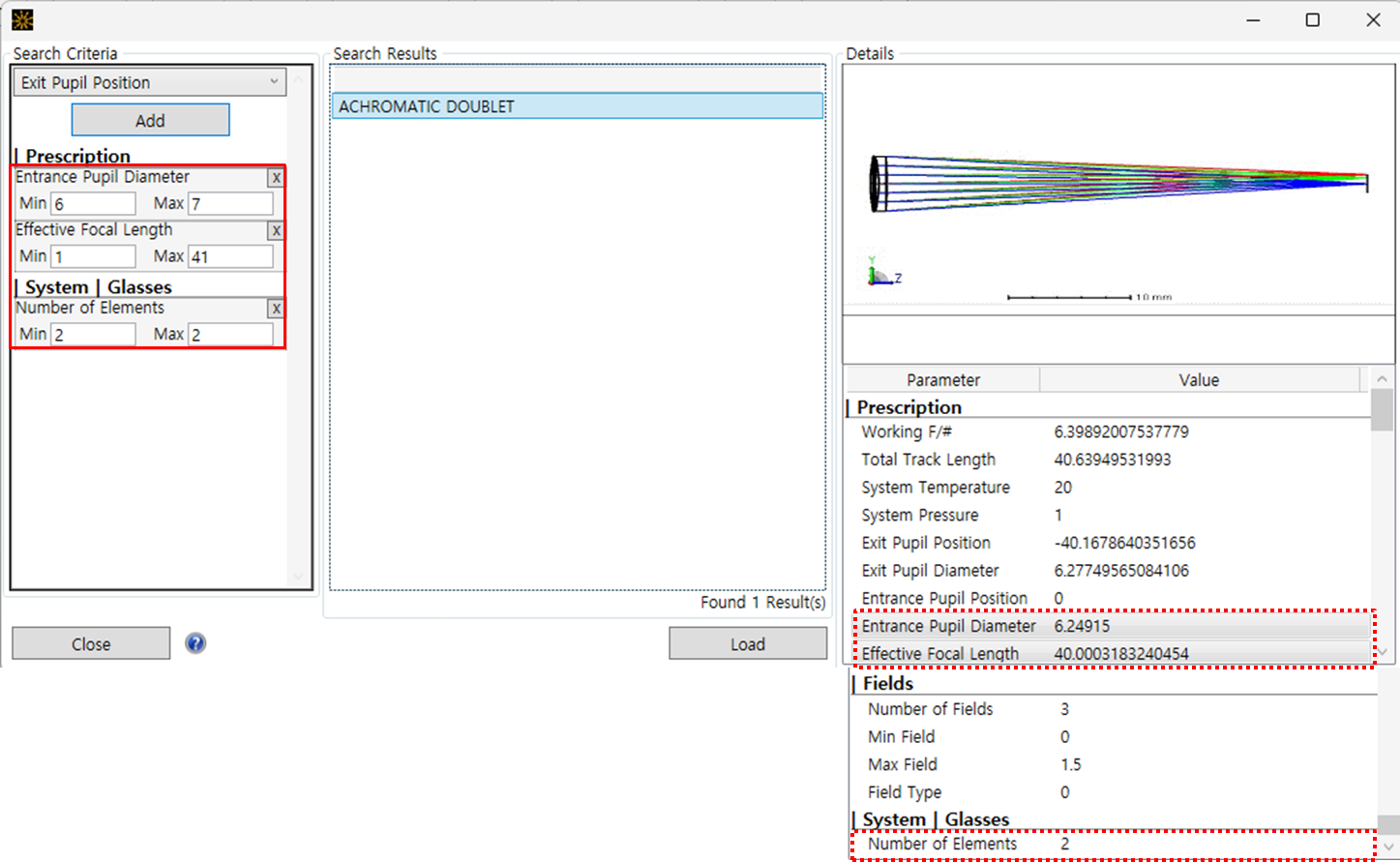

• EPD가 6~7mm이며, 유효 초점 거리가 41mm 이하인 Doublet 렌즈 디자인
