광학 측정, 분광 분석(Spectroscopy), 머신비전 및 LiDAR·ADAS 센서 평가에서 가장 기본이자 핵심이 되는 것은 '신뢰할 수 있는 반사/투과 기준(Reference)'입니다.

독일 SphereOptics 사의 독자적인 광학 PTFE 소재인 Zenith Polymer와 복합 기판형 Zenith Lite, 산업용 타깃 RTI 시리즈는 자외선부터 가시광선, 근적외선(250 ~ 2500 nm) 영역에 걸쳐 이상적인 람베르시안(Lambertian, 완전 확산) 반사 및 투과 특성을 제공합니다.

각 제품군의 정밀 사양과 용도별 선택 가이드를 정리해 드립니다.

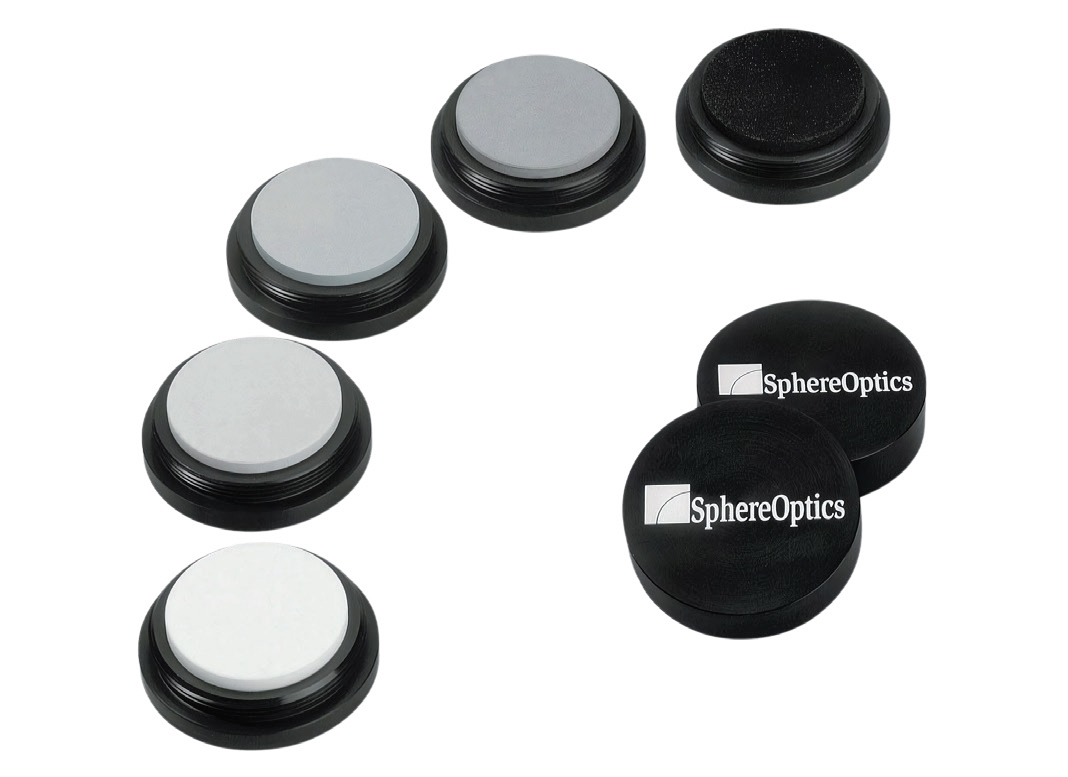

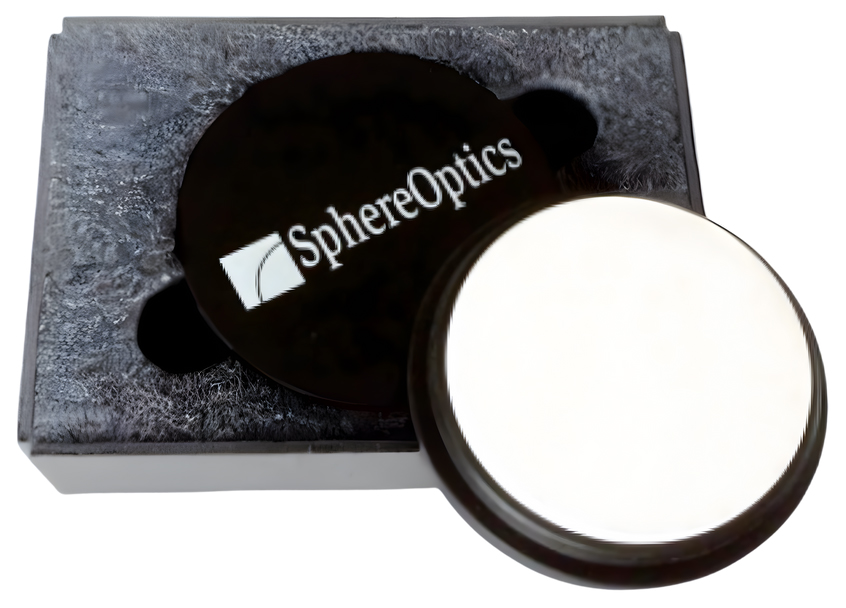

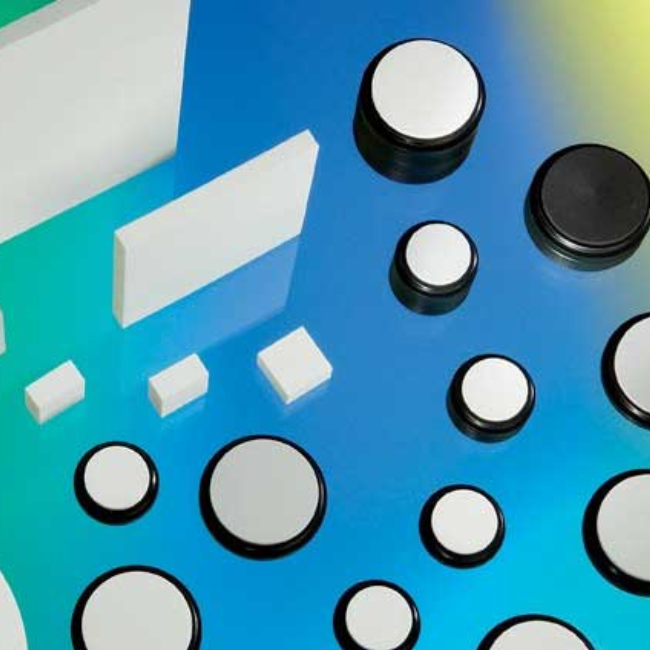

1. Zenith Polymer Diffuse Reflectance Standards (확산 반사 표준)





"분광광도계 베이스라인 보정 및 디텍터 선형성(Linearity) 검증의 글로벌 표준"

 독일 고순도 PTFE 파우더를 엄격한 클린룸 및 IATF 16949:2016 환경에서 가공한 고정밀 캘리브레이션 표준물질입니다.



• 반사율 라인업: 99% (White), 80%, 60%, 50%, 25%, 10%, 5%, 2.5% (Black)
• 규격(직경): 직경 30 mm, 직경 50 mm (단품 또는 2개/4개/8개 세트 구성 가능)
• 주요 스펙:
  • 광학 대역: 250 ~ 2500 nm (흡수 밴드 없음, 배치별 반사율 편차 ±3%R, 표면 균일도 ±1%R)
  • 레이저 손상 임계값(LDT): 8 J/cm² (펄스 레이저 기준)
  • 사용 환경: 영하 50℃ ~ 영상 250℃, 소수성(방수), 화학적 불활성
• 하우징 및 교정: 보호 커버가 포함된 알루미늄 홀더 및 전용 보관 케이스 기본 제공. DIN EN ISO/IEC 17025 공인 랩에서 PerkinElmer Lambda 950(8°/H 기하 구조)으로 교정되며, 1 nm 간격 데이터(USB) 및 50 nm 간격 공인 성적서(NIST 또는 PTB 추적성)가 함께 제공됩니다.

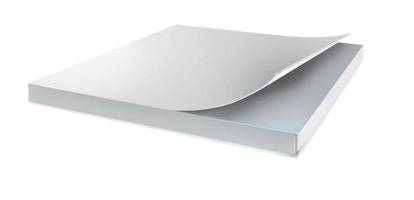

2. Zenith Polymer White & Greyscale Diffuser Sheets (확산 시트)

"입사각 의존성을 제거하는 코사인 디퓨저(Cosine Diffuser) 및 조명 균일화 솔루션"



빛의 각도 의존성을 줄이거나 핫스팟 없는 균일 조명을 구현하기 위해 사용하는 정밀 PTFE 투과/반사 확산 시트입니다.



1) White Diffuser Sheets (투과형)



• 두께에 따라 250 ~ 2500 nm 영역에서 균일한 람베르시안 투과율을 제공합니다.
• 두께별 공칭 투과율:
  • 0.1 mm (100 um): 투과율 약 50%
  • 0.2 mm (200 um): 투과율 약 25%
  • 0.5 mm (500 um): 투과율 약 16%
  • 1.0 mm: 투과율 약 8%
  • 2.0 mm: 투과율 약 4%
• 크기: 300 x 200 mm부터 최대 1000 x 1000 mm까지

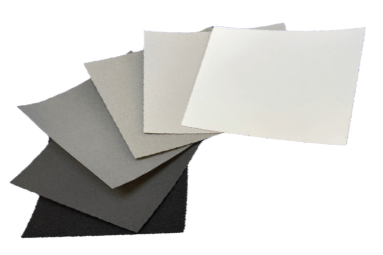

2) Greyscale Diffuser Sheets (반사형 시트)



• 두께 1 mm의 시트 형태로 반사율 80%, 50%, 30%, 20%, 10%, 5% 제공.
• 평판 타깃을 장착하기 어려운 곡면이나 특수 구조물에 부착할 수 있도록 후면 접착제(선택 사양) 처리가 가능합니다.

3. Zenith Polymer Full Material Reflectance Targets(순수 소재 반사 타깃)

"코팅 손상 걱정이 없는 Bulk Sintered PTFE 타깃 – 항공우주, 방산, 진공 환경 최적"

"기판 위에 필름을 붙이거나 코팅한 방식이 아닌, 순수 Zenith Polymer 통 소재(두께 10 mm)를 그대로 가공한 솔리드 타깃입니다.



• 반사율: 약 99% (White)
• 표준 규격:
  • 50 x 50 x 10 mm (SG 3105)
  • 100 x 100 x 10 mm (SG 3110)
  • 200 x 200 x 10 mm (SG 3120)
  • 500 x 500 x 10 mm (SG 3150)
• 차별화된 특징:
  • 체적 산란(Volume reflection/bulk scattering)을 통해 구현 가능한 최고 수준의 99% 반사율을 유지합니다.
  • 긁힘이나 마모가 발생해도 물리적·화학적 특성이 변하지 않으며 클리닝 및 재생 서비스가 가능합니다.
  • 진공(Vacuum) 및 우주 환경(Space conditions)에서 사용 가능하며, 생산 전 원재료 진공 베이킹(Vacuum bake) 옵션을 제공합니다.
• 주요 용도: 항공기 및 군용 차량 탑재 시스템 기준 타깃, 야외 리모트 센싱 교정, 디스플레이/투사 스크린 균일도 검사.







4. Zenith Polymer Wavelength Calibration Standards (파장 교정 표준)



"홀뮴(Ho), 디스프로슘(Dy), 에르븀(Er) 희토류 산화물 도핑으로 정밀 파장 눈금 검증"



초고순도 Zenith Polymer 모재에 3가지 희토류 산화물(Rare Earth Oxides)을 균일하게 도핑하여, 고유의 안정적인 다중 흡수 피크를 생성하는 표준물질입니다.



• 규격: 직경 50 mm (SG 3333) 및 직경 30 mm (SG 3334)
• 광학적 특징:
  • 적용 파장 대역: 250 ~ 2450 nm (주요 흡수 피크 특성은 최대 2150 nm까지 활용)
  • 희토류 이온의 고유 전자 구조 덕분에 시간이 흘러도 피크의 위치가 변하지 않는 장기 스펙트럼 안정성 확보
  • 완전 확산 람베르시안 반사 특성 유지
• 교정 데이터: NIST 추적성을 가진 0.1 nm 고해상도 교정 데이터 파일 및 성적서 제공
• 주요 용도: 분광기(Spectrometer), 분광광도계, 형광분광기(Spectrofluorometer)의 파장 정확도 검증, 제약/바이오(ISO, GLP, GMP) 품질 보증.

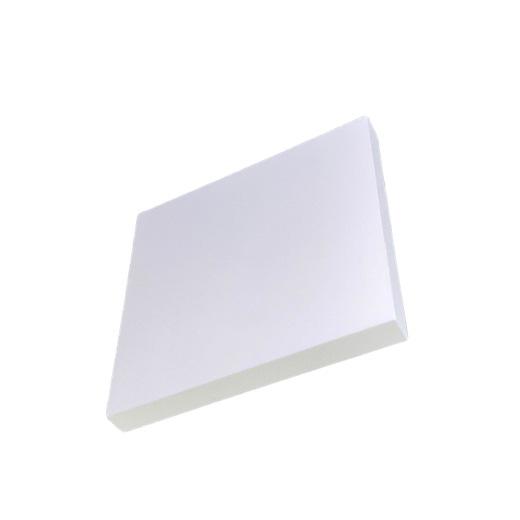

5. Zenith Lite Diffuse Reflectance Targets (확산 반사 타겟)



"LiDAR 평가, 드론 리모트 센싱, 하이퍼스펙트럴 카메라 필드 보정용 대면적 타깃"



통 PTFE 타깃의 무게와 비용 문제를 해결하기 위해, 10 mm 두께의 알루미늄 허니컴 구조 백판에 얇은 Zenith Polymer 층을 특수 접합한 경량·고강성 타깃입니다.



• 그레이스케일 반사율 (8종): 95%, 90%, 80%, 50%, 30%, 20%, 10%, 5%
• 표준 크기: 100 x 100 mm부터 200 x 200 mm, 300 x 300 mm, 500 x 500 mm, 최대 1000 x 1000 mm (두께 11 ~ 12 mm) (커스텀 제작 시 단일 패널 1000 x 2000 mm 및 프레임 결합을 통한 초대형 제작 가능)
• 기계적·환경적 사양:
  • 중량: 9 kg/m² 미만 (경량 설계로 이동 및 삼각대 마운트 용이)
  • 마운팅 홀: 소형(100~300 mm)은 후면 중앙 M4 나사산 1개, 대형(500~1000 mm)은 후면 M4 나사산 4개 기본 적용
  • 사용 환경: 온도 영하 5℃ ~ 영상 70℃, 습도 5% ~ 90%, 방수/발수(Hydrophobic) 및 야외 내구성(Outdoor resistant)
• 패턴 및 맞춤화 옵션: 체커보드(Checker board), 스트라이프, 지멘스 스타(Siemens Stars) 패턴 인쇄 또는 멀티 반사율 블록 조합 가능.







6. SphereOptics RTI (Industrial-Grade Reflectance Targets)

(산업용 반사 타겟)





"LiDAR, ADAS 센서, 3D 카메라 및 머신비전 양산 라인을 위한 산업용 고내구성 타깃"



기존 종이 타깃이나 회색 도색 카드는 내구성이 떨어지고 균일도가 낮습니다. RTI(Reflectance Targets Industrial-Grade)는 알루미늄 플레이트 베이스에 확산 PTFE 층을 접합(총 두께 6 ~ 8 mm)하여 산업 현장에 맞게 내구성과 가성비를 극대화한 제품입니다.



• 반사율 레벨: 5% ~ 95% (5%, 10%, 20%, 30%, 50%, 80%, 90%, 95%)
• 크기: 10 x 10 cm, 20 x 20 cm, 30 x 30 cm, 50 x 50 cm, 100 x 100 cm 정사각
• 905 nm 기준 고정밀 표면 균일도(Uniformity):
  • 1.3% ~ 5% 타깃: ±0.3%
  • 20% 및 30% 타깃: ±0.5%
  • 50% 타깃: ±1.0%
  • 80% ~ 95% 타깃: ±0.5%
• 산업용 커스텀 편의성: 후면 M4, 1/4인치, 3/8인치 나사산 탭 가공 선택 가능, 전면 표면 매핑(Mapping) 데이터 옵션 제공.
• 주요 용도: 자율주행 차량용 LiDAR 및 ADAS 스마트 센서 캘리브레이션, ToF(Time of Flight) 센서 보정, 인라인 머신비전 감도 설정.



[요약] 한눈에 비교하는 제품 선택 가이드



제품 라인업	베이스 구조	반사/투과율	추천 애플리케이션	구분
Diffuse Standards	알루미늄 보호 홀더 내장	2.5% ~ 99% (반사)	분광광도계 검·교정, 광 검출기 선형성 측정	연구/실험실 표준
Diffuser Sheets	박막 시트 (100 um ~ 2 mm)	투과형(4~50%) / 반사형(5~80%)	코사인 디퓨저, 머신비전 면발광 확산판, 곡면 부착	광학계/조명 균일화
Full Material Targets	100% 순수 솔리드 PTFE (10 mm)	약 99% (반사)	항공우주, 방산, 진공 챔버, 고신뢰성 야외 타깃	진공/특수 극한환경
Wavelength Standards	희토류(Ho, Er, Dy) 복합 도핑	다중 흡수 피크 (250~2450 nm)	분광기 파장 정확도 검증, 제약/바이오 QA	파장 눈금 보정
Zenith Lite (Diffuse Reflectance Targets)	10 mm 알루미늄 허니컴 백판	5% ~ 95% (반사, 8단계)	드론/위성 원격탐사, 야외 LiDAR/카메라 야외 평가	필드/대면적 타깃
RTI Targets	6 ~ 8 mm 알루미늄 브레드보드	5% ~ 95% (반사, 높은 균일도)	자율주행 ADAS 인라인 캘리브레이션, ToF/비전 양산	산업/양산 검사









※ 국내 공식 공급 및 기술지원



SphereOptics의 국내 공식 공급 및 기술 지원에 관한 문의는 한국 파트너사인 (주)래디언트솔루션을 통해 확인하실 수 있습니다.



• 문의처: (주)래디언트솔루션
• 전화번호: 02-2065-0726
• 이메일: cs@radiantsolution.co.kr







​

구매 상담 및 문의 : (주)래디언트솔루션

www.radiantsolution.co.kr/sphereoptics
