Full Material Reflectance Targets (반사 타겟)

Full Material Reflectance Targets

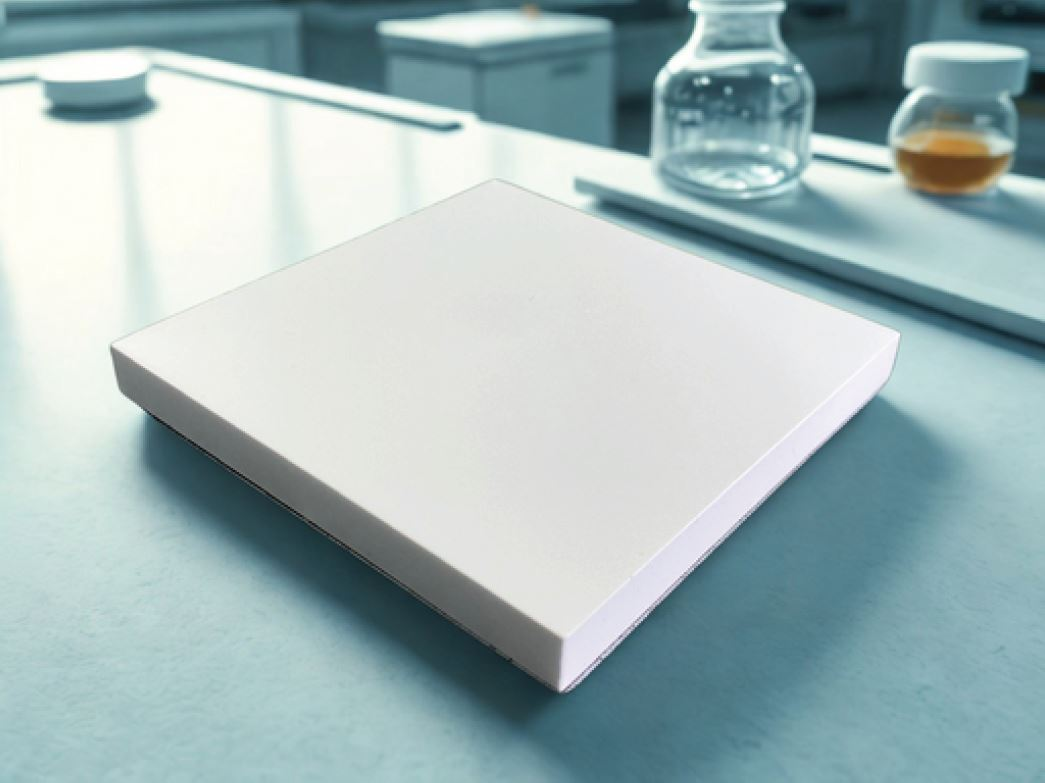

[SphereOptics Zenith Polymer 반사 타겟]

극한 환경 및 진공 챔버용 솔루션











광학 센서 교정이나 야외 원격 탐사, 레이저 장비 셋업을 진행할 때 가장 큰 고민 중 하나는 '타깃 표면의 마모와 코팅 손상'입니다. 일반적인 반사판은 알루미늄이나 플라스틱 기판 위에 얇은 반사 코팅을 입히는 방식이 많아, 야외 필드나 가혹한 환경에서 표면이 긁히면 코팅이 벗겨지며 반사율 값이 완전히 틀어지는 문제가 발생합니다.





독일 SphereOptics 사의 Zenith Polymer Full Material Reflectance Targets는 코팅 방식이 아닌 순수 광학 PTFE 통소재(두께 10 mm) 자체를 절삭 가공하여 제작된 프리미엄 솔리드 반사 타깃입니다. 표면이 긁혀도 반사 특성이 유지되며, 일반 대기 환경은 물론 진공 및 우주 환경에서도 안정적으로 활용할 수 있는 이 제품의 특징을 상세히 정리해 드립니다.





1. Full Material PTFE 타깃이 필요한 이유

복합 기판형 경량 타깃도 널리 쓰이지만, 특정 고신뢰성 연구 및 산업 분야에서는 순수 통소재 타깃만이 충족할 수 있는 기술적 요구 조건이 있습니다.





• 체적 산란(Bulk Scattering)을 통한 최상의 반사율: 얇은 필름층이 아닌 10 mm 두께의 순수 소결 PTFE 통소재를 사용하여, 재료 내부의 체적 산란(Volume reflection)을 통해 구현 가능한 최고 수준의 약 99% 확산 반사율을 나타냅니다.
• 코팅 박리 없는 반영구적 물리 특성: 겉과 속이 완전히 동일한 단일 재질이므로 스크래치나 표면 마모가 발생해도 반사율 특성이 변하지 않습니다.
• 진공 및 우주 환경(Space conditions) 호환: 접착제나 이종 결합 소재가 전혀 포함되지 않은 순수 광학 PTFE만 사용하므로 가스 방출(Outgassing) 우려가 적으며, 제작 전 원재료에 대한 진공 베이킹(Vacuum bake) 옵션을 지원하여 진공 챔버나 우주 항공 프로젝트에 적합합니다.

2. Zenith Polymer 소재의 핵심 광학 및 물리 사양

SphereOptics의 모든 표준물질 및 타깃은 독일 내 최고 순도의 PTFE 파우더를 사용해 클린룸 및 IATF 16949:2016 조건에서 엄격하게 제조됩니다.





• 250 ~ 2500 nm 전 영역 안정성: UV, Vis, NIR 대역 전체에서 흡수 피크나 흡수 밴드가 전혀 없이 평탄한 반사율 곡선을 유지합니다.
• 이상적인 람베르시안(Lambertian) 특성: 관측 각도나 입사각에 구애받지 않고 모든 방향으로 빛을 균일하게 산란시킵니다.
• 정밀한 편차 관리: 배치(Batch) 간 반사율 편차 ±3%R 이내, 타깃 표면 전체의 반사 균일도(Uniformity)는 ±1%R 이내로 철저히 관리됩니다.
• 고출력 레이저 내구성: 펄스 레이저 기준 8 J/cm2의 높은 레이저 손상 임계값(LDT)을 제공합니다.
• 뛰어난 내환경성: 사용 가능 온도는 영하 50도부터 영상 250도까지이며, 비극성 구조로 완벽한 방수(Water repellent) 및 화학적 불활성을 갖추고 있습니다 (유기 리튬/나트륨 화합물 제외).

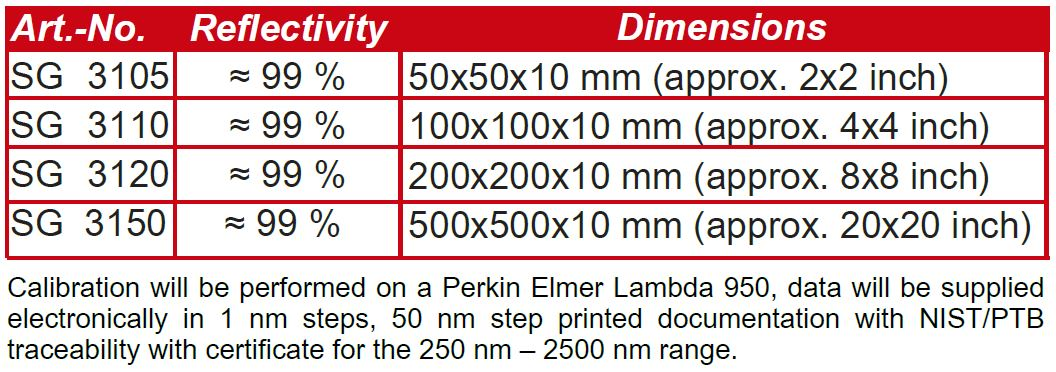

3. 표준 공급 규격 및 파트 넘버









4. DIN EN ISO/IEC 17025 공인 교정 성적서 기본 제공

SphereOptics 본사에서 직접 운영하는 DIN EN ISO/IEC 17025 공인 교정 랩을 통해 공인된 신뢰성 데이터를 함께 제공합니다.





• 측정 장비: PerkinElmer Lambda 950 분광광도계 (8도/반구형 기하 구조)
• 국제 소급성: PTB 추적성(250 ~ 2450 nm) 또는 NIST 추적성(250 ~ 2500 nm)을 만족합니다.
• 제공 데이터: 공식 인증 서명이 포함된 인쇄 성적서(50 nm 간격)와 함께 정밀 분석에 사용 가능한 1 nm 간격 전자 측정 데이터(USB 메모리)가 제공됩니다.
• 대형 타깃 교정 방식: 300 x 300 mm를 초과하는 대형 규격의 경우 타깃 본체 대신 동일 공정으로 제작된 소형 위트니스 샘플(Witness sample)을 교정하여 데이터를 산출합니다.





5. 주요 적용 분야

• 항공우주 및 방산(Aerospace & Defense): 항공기, 정찰기, 군용 차량 내 광학 정밀 시스템의 통합 기준 타깃
• 원격 탐사(Remote Sensing): 휴대용 분광방사계(Field Spectroradiometer)의 야외 현장 교정 기준
• 카메라 보정(Camera Calibration): 이미징 시스템의 명암비(Contrast) 정의 및 화이트 밸런스 설정
• 레이저 시스템(Laser Systems): 광학 정렬 및 빔 프로파일 측정용 환경 타깃
• 광원 평가 및 디스플레이: 광원의 출력 성능 특성화 및 검사용 고균일 프로젝션 스크린

선택 요약

가벼운 무게로 이동성을 중시하는 일반적인 실외 LiDAR나 드론 촬영에는 허니컴 기판형인 Zenith Lite가 적합하지만, 코팅 마모가 우려되는 험지 필드 테스트, 진공 챔버 내부 장착, 최고 수준의 99% 반사율 신뢰도가 요구되는 연구에는 통 PTFE 재질의 Zenith Polymer Full Material 타깃이 가장 확실한 선택지입니다.





※ 국내 공식 공급 및 기술지원



SphereOptics의 국내 공식 공급 및 기술 지원에 관한 문의는 한국 파트너사인 (주)래디언트솔루션을 통해 확인하실 수 있습니다.



• 문의처: (주)래디언트솔루션
• 전화번호: 02-2065-0726
• 이메일: cs@radiantsolution.co.kr



https://www.radiantsolution.co.kr/
