Diffuse Reflectance Targets (확산 반사 타겟)

Diffuse Reflectance Targets

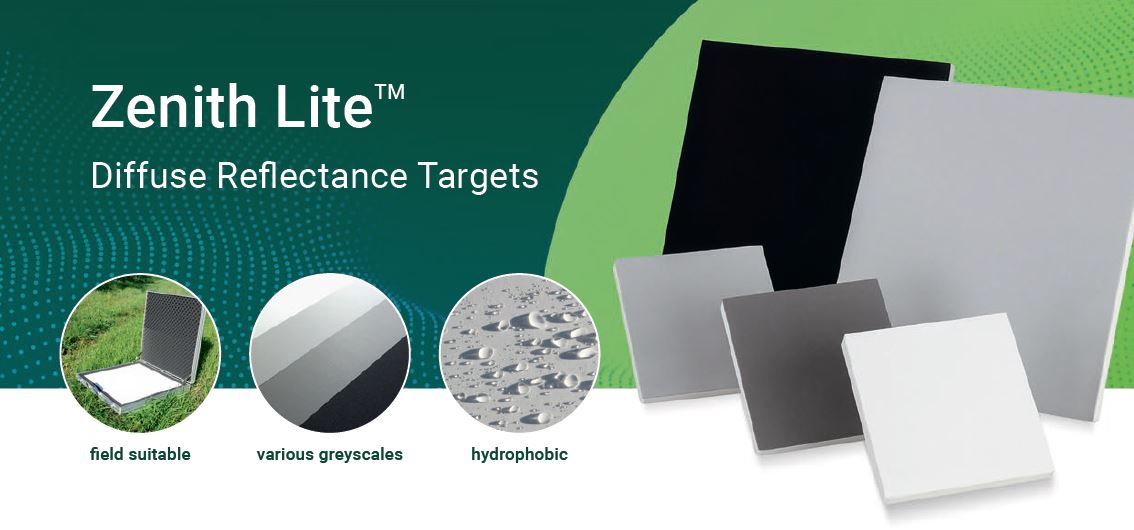

[SphereOptics Zenith Lite 확산 반사 타겟]

대면적 경량 반사판



자율주행용 LiDAR 센서 보정, 드론 기반 항공 촬영, 하이퍼스펙트럴 카메라 및 야외 원격 탐사(Remote Sensing) 현장에서는 센서의 정확한 거리와 반사율을 측정하기 위한 '대면적 확산 반사 기준 타깃'이 필수적입니다. 하지만 고순도 광학 PTFE(Zenith Polymer)를 통소재로만 대형 타깃을 만들면 무게가 너무 무거워지고 충격에 깨지기 쉬우며 제작 비용도 크게 증가합니다.





독일 SphereOptics의 Zenith Lite™ Diffuse Reflectance Targets는 10 mm 두께의 고강도 알루미늄 허니컴 기판에 얇은 고반사 PTFE 필름을 특수 접합하여, 뛰어난 람베르시안 반사 성능은 유지하면서 무게와 가격을 획기적으로 낮춘 대면적 반사 타깃입니다. 카탈로그를 바탕으로 제품의 상세 스펙과 적용 방안을 정리해 드립니다.

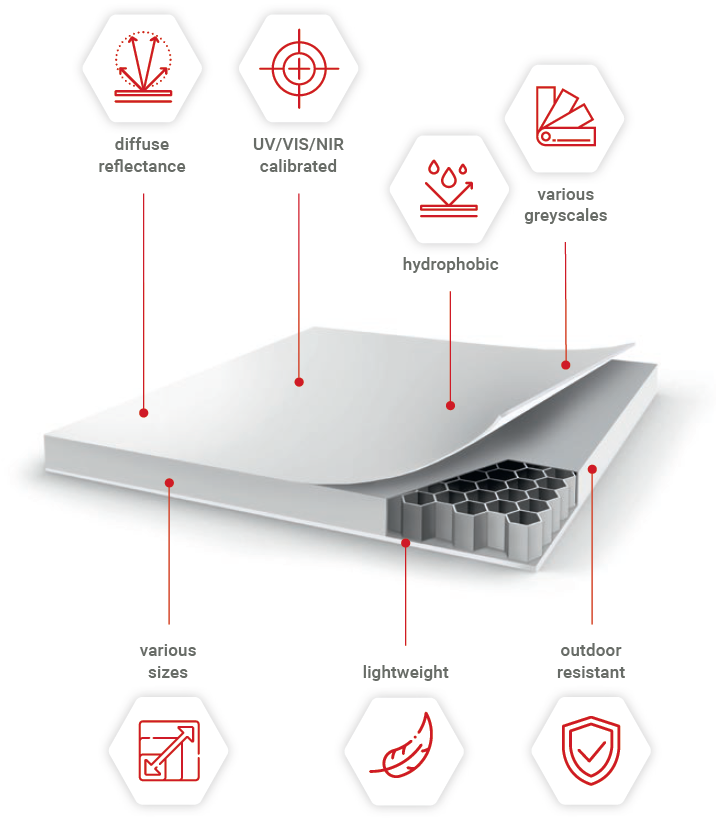

1. Zenith Lite™ 구조와 핵심 장점

Zenith Lite는 기존 통소재(Solid sintered PTFE) 타깃의 단점을 보완하기 위해 개발된 하이브리드 구조의 타깃입니다.





• 알루미늄 허니컴 백판 구조: 10 mm 두께의 경량 알루미늄 허니컴 플레이트가 견고하고 평탄한 지지대 역할을 수행합니다.
• 초경량 설계: 면적당 중량이 9 kg/m2 미만으로 가벼워 대형 규격도 삼각대(Tripod) 거치나 현장 이동이 매우 편리합니다.
• 우수한 람베르시안(Lambertian) 특성: 관측 각도에 구애받지 않고 일정한 휘도(Radiance)를 반사하여 셋업 각도에 따른 오차를 제거합니다.
• 야외 가혹 환경 내구성: 영하 5도 ~ 영상 70도의 온도와 5% ~ 90% 습도 범위에서 사용 가능하며, 소수성(Water repellent) 구조로 방수 특성을 갖추어 야외 노출 환경에서도 안정적입니다.

2. 반사율 라인업 및 표준 규격

다양한 센서의 다이내믹 레인지와 반사 강도를 평가할 수 있도록 8가지 그레이스케일 반사율과 5가지 표준 크기를 제공합니다.





• 8단계 그레이스케일 반사율: 약 95%, 90%, 80%, 50%, 30%, 20%, 10%, 5%
• 광학적 균일도: 250 ~ 2500 nm 전 대역에 걸쳐 흡수 밴드가 없으며, 표면 균일도 ±1%R 이내, 배치 간 편차 ±3%R 이내로 엄격히 관리됩니다.
• 레이저 손상 임계값(LDT): 펄스 레이저 기준 8 J/cm2

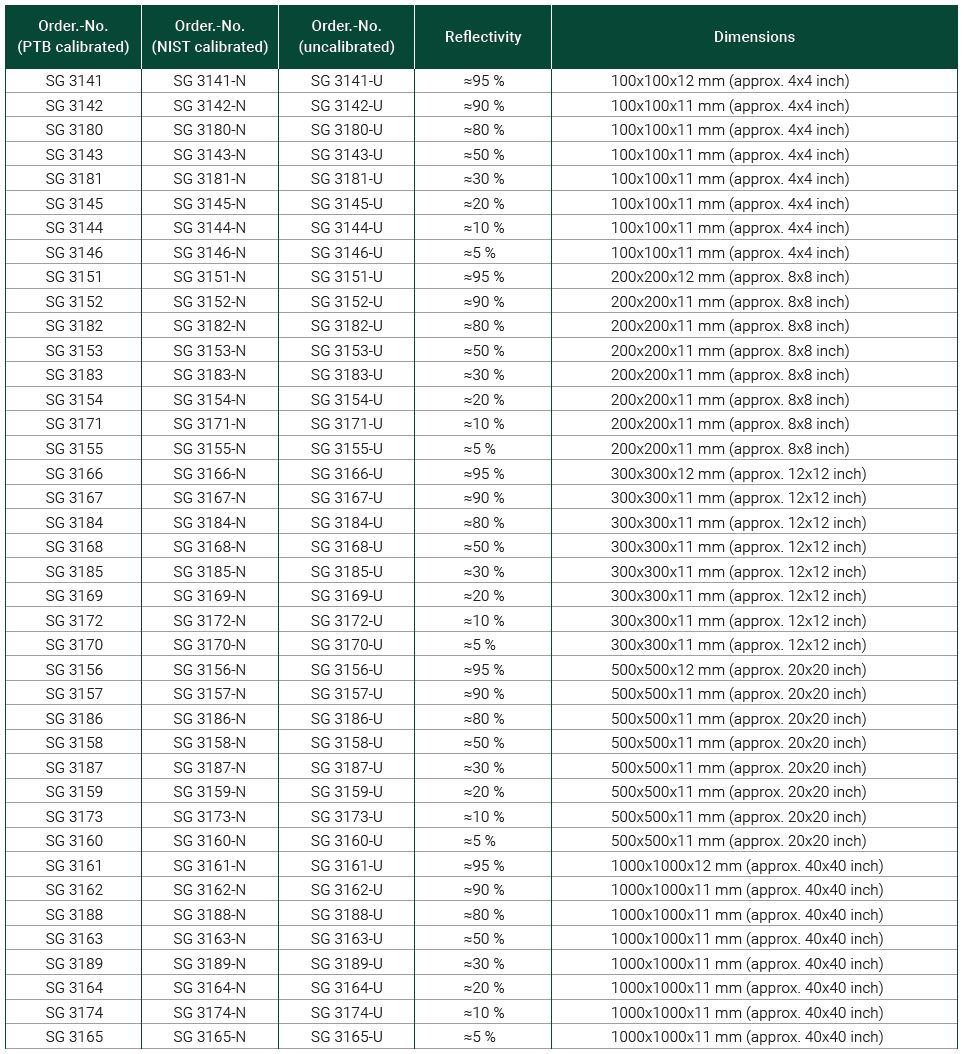

[표준 크기 및 파트 넘버 일람]









3. 장착(Mounting) 및 교정 사양

• 마운팅 편의성: 삼각대 및 지지 프레임 장착을 위해 타깃 후면에 나사 탭(Thread insert)이 기본 제공됩니다.

  • 100 mm, 200 mm, 300 mm 타깃: 후면 중앙에 M4 탭 1개 내장
  • 500 mm, 1000 mm 타깃: 후면에 M4 탭 4개 표준 패턴 배치
• 공인 교정 데이터: 독일에 위치한 DIN EN ISO/IEC 17025 공인 랩에서 PerkinElmer Lambda 950 분광광도계를 사용해 8도/반구형 기하 구조로 측정됩니다.

  • 250 ~ 2450 nm (PTB 추적) 또는 250 ~ 2500 nm (NIST 추적)
  • 1 nm 간격 전자 측정 데이터(USB) 및 50 nm 간격 인쇄 공인 성적서 기본 제공
  • 300 x 300 mm를 초과하는 대형 타깃은 동일 배치로 제작된 소형 위트니스 샘플(Witness sample)을 교정하여 데이터 제공
  • 특정 파장(예: LiDAR용 905 nm)에 대한 표면 균일도 매핑 교정도 추가 옵션으로 선택 가능

4. 커스텀 솔루션 (Customized Patterns)

단일 반사율 평판 외에도 고객의 시험 시나리오에 맞춘 다양한 맞춤형 옵션을 지원합니다.





• 초대형 타깃 제작: 단일 패널 기준으로 최대 1000 x 2000 mm까지 가능하며, 전용 메탈 프레임 구조물을 결합해 그 이상의 초대형 타깃도 구축할 수 있습니다.
• 복합 반사 패턴 타깃: 카메라 해상력 및 콘트라스트 측정을 위해 체커보드(Checker board), 스트라이프 패턴, 지멘스 스타(Siemens Stars), 다중 분할 반사율 패턴을 인쇄하거나 결합하여 제작할 수 있습니다.
• 특수 코팅 및 필름 옵션: 광학 코팅을 적용해 1.4%R ~ 98%R까지 다이내믹 레인지를 확장하거나, 420 ~ 1350 nm에서 약 95%R을 내는 자가 접착형 S095 필름, 도로 교통 및 사진 계측용 재귀반사(Retroreflective) 소재도 적용 가능합니다.

5. 주요 적용 분야

• 자율주행 및 자동차(Automotive): 차재용 LiDAR 센서의 반사 강도 및 거리 보정
• 하이퍼스펙트럴 이미징(Hyperspectral Imaging): 다중 대역 카메라의 색상 및 분광 반사율 보정
• 원격 탐사(Remote Sensing): 드론 및 항공 촬영 시 지상 기준점(Ground Reference)으로 배치하여 카메라의 노출 및 색상 교정
• 머신비전(Machine Vision): 1D 및 2D 이미지 센서의 방사계측(Radiometric) 교정 및 감도 세팅

선택 요약

연구실 내부에서 사용하는 소형 표준물질이 필요하다면 알루미늄 하우징 캡형 표준(Standards)을, 코팅 마모 우려가 있는 진공 챔버에는 통 PTFE 타깃(Full Material)을 선택하는 것이 좋습니다.





반면 야외 필드 이동이 잦은 환경, 드론 및 항공 촬영 지상 타깃, 500 mm 이상의 대형 자율주행 LiDAR 타깃이 필요하다면 가벼운 무게와 뛰어난 가성비를 갖춘 Zenith Lite™가 최적의 선택입니다.
