[Speos] Surface Source를 Ray file로 변환하는 방법

Surface Source를 Ray file로 변환하는 방법



1. 개요



Speos를 이용하여 Surface Source를 Ray file로 변환하는 방법에 대해 알아 보겠습니다.

광원에 대한 data가 부족하더라도 대략적인 정의를 통해 Ray file로 변환할 수 있습니다.

예제로 Surface Source를 정의하여 Ray file로 변환하는 Workflow를 살펴보겠습니다.







2. 광원 data 이동



Source 변환 시 생성되는 Ray file의 Axis가 Global Axis로 설정되므로 발광 면을 Global Axis에 맞게 옮깁니다.







3. Surface Source 생성

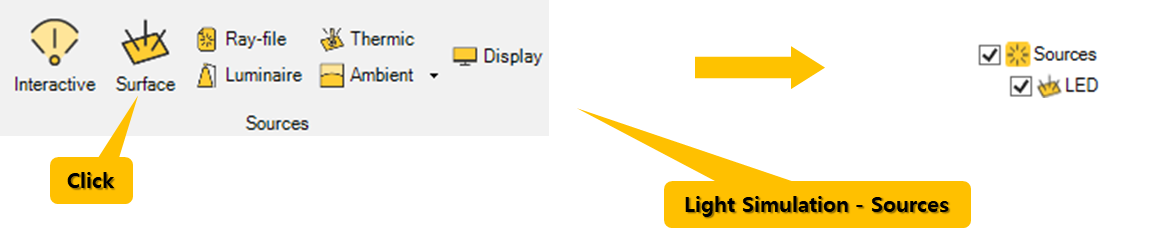

Light Simulation 탭의 Sources 섹션에서 Surface를 선택하여 Surface Source를 생성합니다.

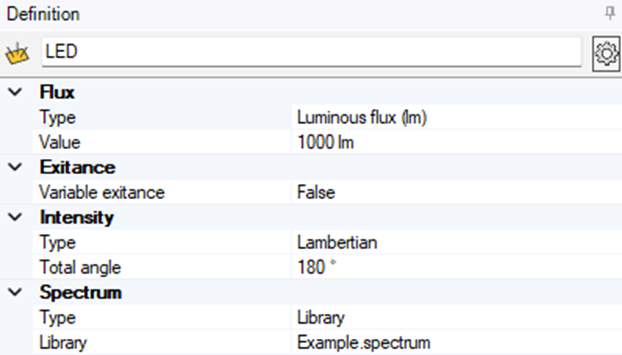

4. Surface Source 정의



광원의 Spectrum Data만 있는 상황을 가정하고 Spectrum 부분의 Library에서 Spectrum file을 적용하여 줍니다.

Spectrum Data가 없다면 Monochromatic이나 Blackbody를 선택하여 정의할 수도 있습니다.

Flux Data가 없다면 광원의 Wattage에 맞는 적절한 값을 계산하여 정의 해줍니다.

Intensity data(IES file)이 없다면 Lambertian 180도로 정의하여 줍니다.

(※ LED는 특별한 경우를 제외하면 Lambertian 180도로 정의 하시면 됩니다, 그렇게 되면 Viewing angle(Half power angle)이 약 120도가 됩니다.)

모든 data가 있다면 더 정확한 Ray File로 변환할 수 있습니다.

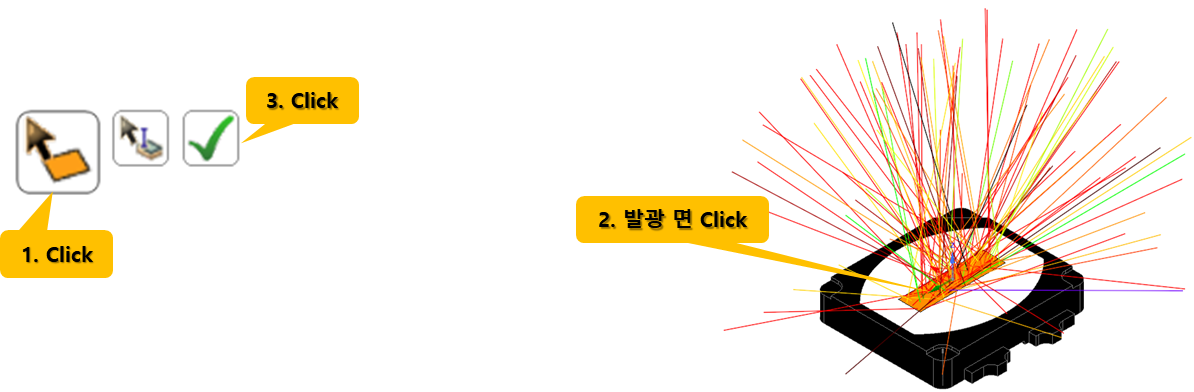

5. 발광 면 정의

Source의 발광 면을 정의하여 줍니다.

(※ 이 때 Global Axis가 Ray file의 Axis가 되므로 주의합니다.)

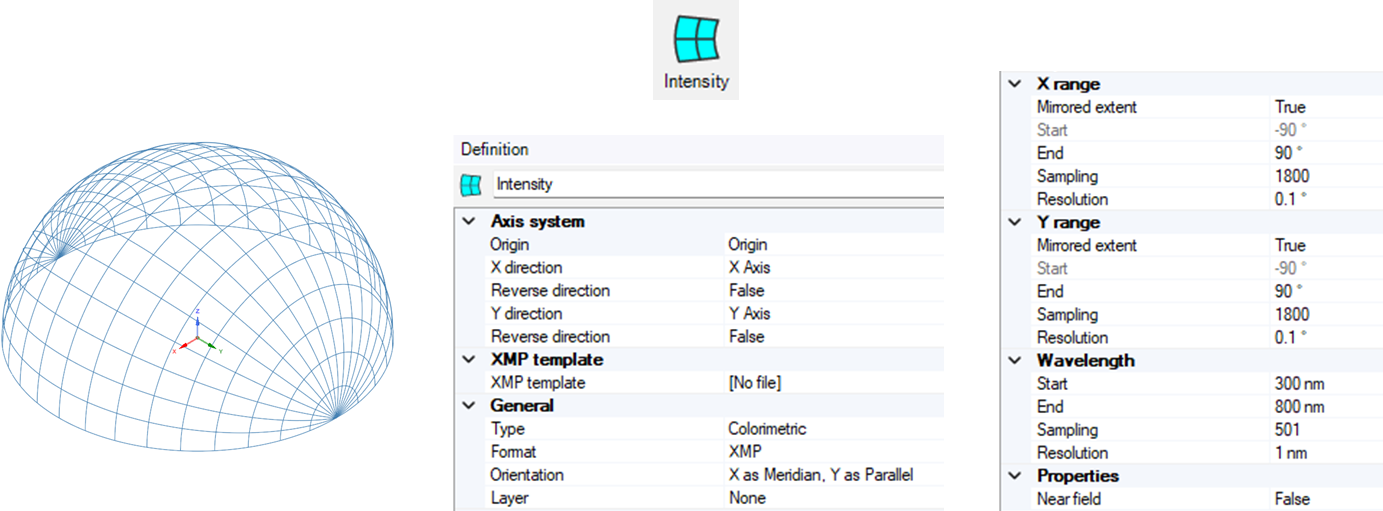

6. Sensor 정의

Simulation을 위한 Intensity Sensor를 생성합니다.

(※ 이 때 축을 Global Axis로 정의합니다.)







7. Direct Simulation 정의



1) Ray file 생성을 위해 위와 같이 Direct Simulation 정의를 해줍니다.

2) General 탭의 Ray file에서 Speos without polarization을 선택하면 Simulation 결과값에 맞는 Ray file이 생성됩니다.
(※ 이 때 Number of rays의 값이 Ray file의 Ray 개수가 됩니다.)







8. Direct Simulation Compute





정의된 Direct Simulation을 Compute 해줍니다. (CPU Compute)

(※ 이 때 GPU Compute을 사용할 경우 Ray file이 생성되지 않으니 주의합니다.)

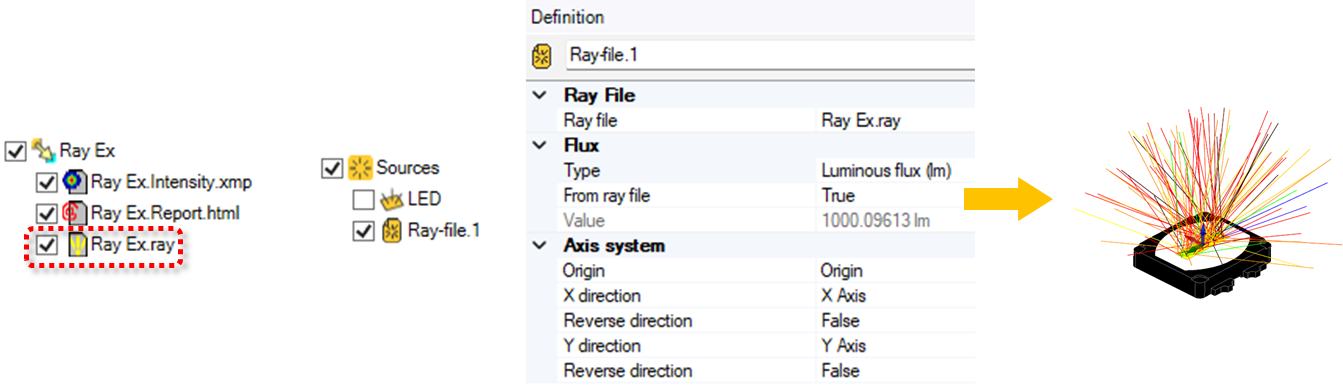

9. 결과 확인



Simulation 결과를 확인해보면 Ray file이 생성된 것을 볼 수 있습니다.

Ray File Source를 생성하여 방금 Simulation된 Ray file을 적용해 보면 Ray File이 정상적으로 정의된 것을 확인할 수 있습니다.

이상으로 Speos를 이용하여 Surface Source를 Ray file로 변환하는 방법에 대해 알아보았습니다.





---
