Reflectance Targets Industrial-Grade (산업용 반사 타겟)

RTI(Reflectance Targets Industrial-Grade)

[SphereOptics Zenith Polymer Industrial 산업용 반사 타겟]

LiDAR, ADAS 및 머신비전 양산 검사의 표준



자율주행 자동차, 서비스 로봇, 산업용 3D 비전 검사 시스템의 양산 라인에서는 카메라와 센서의 성능을 빠르고 정확하게 검증해야 합니다. 하지만 현장에서 흔히 사용하는 그레이 페인팅 카드, 종이 타깃, 패브릭 표준은 내구성이 약해 쉽게 오염되거나 찢어지고, 표면 반사 균일도(Uniformity)가 떨어져 센서 캘리브레이션에 오차를 유발합니다.





독일 SphereOptics의 RTI(Industrial-Grade Reflectance Targets) 시리즈는 이러한 일회성 타깃의 한계를 극복하기 위해 설계된 산업용 고내구성 반사 타깃입니다. 단단한 알루미늄 브레드보드 베이스에 고반사 광학 PTFE 패널을 라미네이팅(두께 6~8 mm)하여, 연구실 수준의 정밀한 람베르시안 확산 성능을 유지하면서도 양산 라인에 최적화된 경제성과 견고함을 제공합니다.





1. 종이/페인트 타깃 대비 RTI 타깃의 강점

기존의 저가형 타깃과 비교할 때 RTI 시리즈는 산업 환경에서 요구하는 광학적 신뢰성을 완벽하게 충족합니다.



• 탁월한 람베르시안(Lambertian) 확산 특성: 빛의 입사각이나 센서의 관측 각도에 구애받지 않고 항상 일정한 휘도(Radiance)를 반사하므로 측정 셋업의 각도 의존 오차를 제거합니다.
• 양산 라인 최적화 하이브리드 구조: 알루미늄 플레이트 지지 구조(Semi-lightweight)를 채택해 견고하며, 고가의 Zenith Lite 대비 합리적인 가격대로 양산 라인에 다량 배치하기 적합합니다.
• 야외 및 산업 현장 내구성: 소수성(Hydrophobic) 표면 처리로 수분과 오염에 강하며, 실외 주행 시험 환경(Outdoor resistant)에서도 안정적인 물성을 유지합니다.



2. 반사율 옵션 및 905 nm 기준 초정밀 표면 균일도

LiDAR 센서의 대표 파장 대역인 905 nm를 기준으로 표면 반사율 편차를 매우 엄격하게 제어하여 센서 알고리즘 튜닝에 높은 정밀도를 보장합니다.



항목	상세 사양
반사율 수준	5%, 10%, 20%, 30%, 50%, 80%, 90%, 95% (맞춤 설정 가능)
표준 크기	10 cm, 20 cm, 30 cm, 50 cm, 100 cm (정사각형)
두께	6 ~ 8 mm
장착 홀	M4, 1/4˝  또는 3/8˝ 나사산 선택 가능
교정 서비스	NIST/PTB 추적 가능, 250 ~ 2450 nm 범위







• 기본 반사율 단계 (8종): 5%, 10%, 20%, 30%, 50%, 80%, 90%, 95% (요청 시 1.3%~95% 범위 내 커스텀 반사율 제작 가능)
• 905 nm 기준 표면 균일도(Uniformity) 사양:
  • 1.3% ~ 5% 반사율 타깃: ±0.3%
  • 20% & 30% 반사율 타깃: ±0.5%
  • 50% 반사율 타깃: ±1.0%
  • 80% ~ 95% 반사율 타깃: ±0.5%

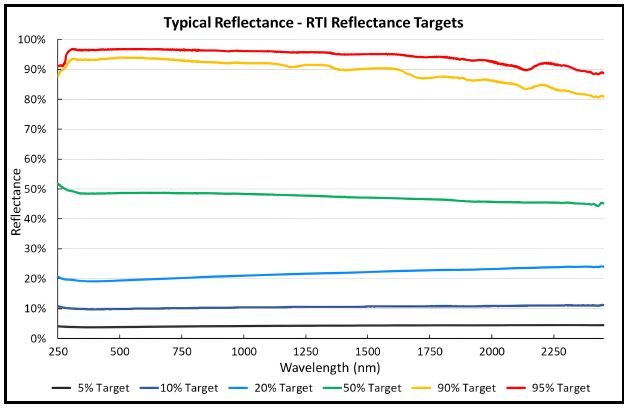

• 광학 측정 대역: 250 nm ~ 2450 nm 전 대역에 걸쳐 흡수 피크 없이 안정적인 반사 곡선을 제공합니다.



3. 표준 공급 규격 및 옵션 구성

RTI 타깃은 10 cm 소형부터 100 cm 대형까지 5가지 정사각형 표준 규격을 제공하며, 총 두께는 6 ~ 8 mm 수준의 슬림하고 견고한 형태입니다.





• 표준 크기:
  • 10 x 10 cm (010)
  • 20 x 20 cm (020)
  • 30 x 30 cm (030)
  • 50 x 50 cm (050)
  • 100 x 100 cm (100)
• 기본 공급 품목: 지정 반사율 RTI 타깃 본체, 배치 교정 성적서(Batch Calibration, 1 nm 스텝, 250~2450 nm), 표준 카드보드 박스



• 추가 선택 옵션:
  • 마운팅 나사 가공: 후면 마운트용 나사산 탭 미적용(0), M4 탭 적용(1), 1/4인치 삼각대 탭 적용(2), 3/8인치 탭 적용(3) 중 선택 가능
  • 교정(Calibration) 옵션: 기본 배치 교정(0) 외에 개별 타깃 정밀 공인 교정(1, Certified Calibration) 선택 가능 (8도/H 반구형 반사율, NIST/PTB 추적성)
  • 표면 매핑 옵션: 타깃 표면 전체의 균일도를 정밀 실측한 매핑 데이터 제공 가능
  • 케이스: 장거리 이송 및 현장 보관용 하이엔드 운반 케이스(High-end case)
  • 위트니스 샘플: 50 cm 및 100 cm 대형 타깃 전용 소형 교정 검증용 샘플



4. 주요 적용 분야

• ADAS 스마트 센서 테스트 & 교정: 차량용 레이더/카메라 융합 센서 및 비전 센서 보정
• LiDAR 시스템 평가: 거리별 반사 신호 세기(Intensity) 측정 및 보정 계수 도출
• ToF(Time of Flight) 센서 교정: 3D 심도 카메라의 반사율별 거리 측정 정밀도 검증
• 원격 탐사 지상 기준점(Ground Truthing): 필드 분광방사계 및 항공 센서의 현장 레퍼런스
• 머신비전 카메라 감도 설정: 인라인 생산 공정 검사 카메라의 1D/2D 방사계측 세팅

선택 요약

실험실에서 쓸 원형의 초고정밀 표준이 필요하다면 알루미늄 캡형 Standards를, 야외 드론 및 항공 촬영을 위한 초대형 허니컴 타깃이 필요하다면 Zenith Lite를 추천합니다.





반면, 자율주행 차량 공장 라인, ADAS 센서 양산 검사 셋업, 인라인 ToF/비전 검사 장비 내부 거치용 타깃을 찾으신다면 견고한 기계적 내구성과 뛰어난 표면 균일도, 합리적인 비용을 모두 갖춘 SphereOptics RTI 타깃이 가장 실용적인 해결책입니다.
